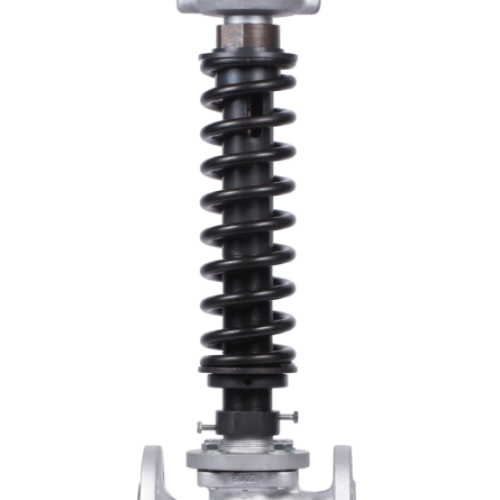

РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» (РА-А)

Регулятор давления воды в системе водоснабжения и отопления применим для монтажа в тепло- и водоснабжающих системах на холодную и горячую воду. Купив регулятор давления воды в системе водоснабжения и отопления, его можно устанавливать на 30-процентную эмульсию на основе воды и этиленгликоля, температурное значение которой не превышает 150°С, а номинальное давление – в пределах 1,6 МПа.

PA-A – регулятор давления прямого действия «после себя». Редуктор давления, обеспечивающий поддержку настроенного при наладочных работах давления в трубопроводной системе после регулятора.

Регуляторы давления прямого действия не являются запорной арматурой, работают при постоянном расходе среды через регулятор.

Основная информация

HTMLATR

Диаметр номинальный DN	15	20	25	32	40	50	65	80	100	125	150
Условная пропускная способность, Kvy, м³/ч	0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0	1,6 2,5 4 6,3	1,6 2,5 4,0 6,3 8 10	6,3 10 16	10 16 20 25	10 16 25 32 40	25 40 50 63	40 63 80 100	63 100 125	100 125 160	160 280
Давление номинальное PN, МПа	2,5
Температура рабочей среды, ^оС	-15…+150
Номер диапазона настройки стабилизирующего давления	0 - от 0,01 до 0,1 МПа (цвет пружины - СЕРЫЙ) 1 - от 0,04 до 0,16 МПа (цвет пружины - ЖЕЛТЫЙ) 2 - от 0,1 до 0,4 МПа (цвет пружины - КРАСНЫЙ) 3 - от 0,3 до 0,7 МПа (цвет пружины - СИНИЙ) 4 - от 0,6 до 1,2 МПа (цвет пружины - ЧЕРНЫЙ)
Зона пропорциональности, %, не более	6
Зона нечувствительности, %, не более	2,5
Постоянная времени, сек, не более	25
Относительная протечка, %, не более	0,05 от Kvy
Присоединение к трубопроводу	фланцевое (исполнение 1 по ГОСТ 12815-80)
Температура окружающей среды, ^оС	-5…+55
