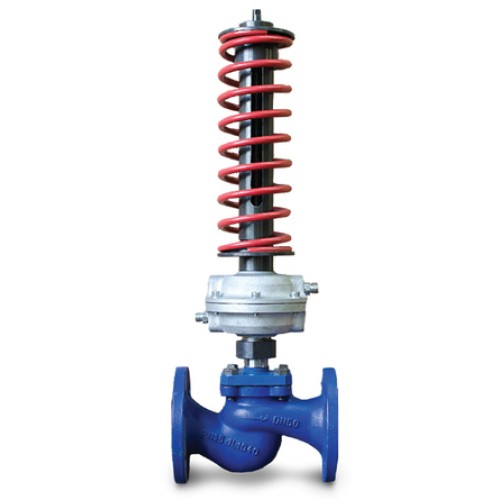

РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ВОДЫ (РА-М)

    РА-М - регулятор перепада давления - осуществляет автоматическое поддержание перепада давления на каком-либо гидравлическом сопротивлении, в том числе между подающим и обратным трубопроводами теплоносителя в системах теплоснабжения, а также предохраняет арматуру объекта от резких перепадов давления.

    РА-А - регулятор давления “после себя” обеспечивает автоматическое поддержание отрегулированного при наладке давления в трубопроводе после регулятора;

    РА-В - регулятор давления “до себя” обеспечивает функцию поддержания установленного давления в трубопроводе до регулятора.

    Основная информация
    HTMLATR
    Диаметр номинальный DN1520253240506580100125150200
    Условная пропускная способность, Kvy, м30,16
    0,25
    0,4
    0,63
    1,0
    1,6
    2,5
    3,2
    4,0
    1,6
    2,5
    4
    6,3
    1,6
    2,5
    4,0
    6,3
    8
    10
    6,3
    10
    16
    10
    16
    20
    25
    10
    16
    25
    32
    40
    25
    40
    50
    63
    40
    63
    80
    100
    63
    100
    125
    100
    125
    160
    160
    280
    250
    360
    450
    630
    Давление номинальное PN, МПа1,6
    Температура рабочей среды, оС-15…+150
    Номер диапазона настройки стабилизирующего давления
    0 - от 0,01 до 0,1 МПа
    (цвет пружины - СЕРЫЙ)

    1 - от 0,04 до 0,16 МПа
    (цвет пружины - ЖЕЛТЫЙ)

    2 - от 0,1 до 0,4 МПа
    (цвет пружины - КРАСНЫЙ)

    3 - от 0,3 до 0,7 МПа
    (цвет пружины - СИНИЙ)

    4 - от 0,6 до 1,2 МПа
    (цвет пружины - ЧЕРНЫЙ)

    Зона пропорциональности, %, не более6
    Зона нечувствительности, %, не более2,5
    Постоянная времени, сек, не более25
    Относительная протечка, %, не более0,05 от Kvy
    Присоединение к трубопроводуфланцевое (исполнение 1 по ГОСТ 12815-80)
    Температура окружающей среды, оС-5…+55
    HTMLATR1
    ДетальМатериал
    КорпусСЧ 20
    Мембранная коробкаСталь 20
    МембранаEPDM
    СедлоСТ 20Х13
    ПлунжерСТ 20Х13
    Пружина60С2А
    Винт регулировочныйСталь 45
    ШтокСТ 40Х13
    Уплотнение штокаРезино-фторопластовое
