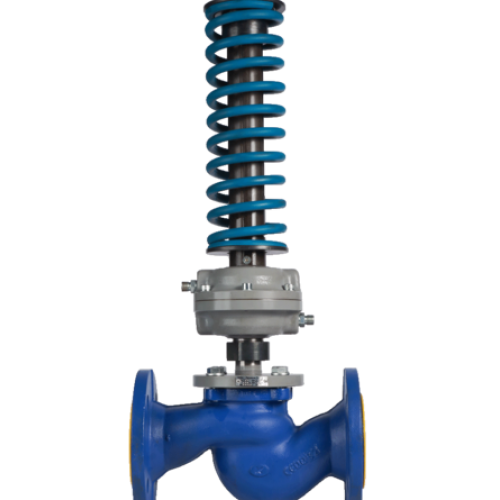

РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ДО СЕБЯ» (РА-В)

Регулятор давления воды в системе водоснабжения и отопления применим для монтажа в тепло- и водоснабжающих системах на холодную и горячую воду. Купив регулятор давления воды в системе водоснабжения и отопления, его можно устанавливать на 30-процентную эмульсию на основе воды и этиленгликоля, температурное значение которой не превышает 150°С, а номинальное давление – в пределах 1,6 МПа.

PA-B – регулятор «до себя». Перепускной клапан, который необходим для обеспечения поддержки установленного значения давления в трубопроводной системе до регулятора.

Регуляторы давления прямого действия не являются запорной арматурой, работают при постоянном расходе среды через регулятор.

Основная информация
HTMLATR
Диаметр номинальный DN1520253240506580100125150200
Условная пропускная способность, Kvy, м30,16
0,25
0,4
0,63
1,0
1,6
2,5
3,2
4,0
1,6
2,5
4
6,3
1,6
2,5
4,0
6,3
8
10
6,3
10
16
10
16
20
25
10
16
25
32
40
25
40
50
63
40
63
80
100
63
100
125
100
125
160
160
280
250
360
450
630
Давление номинальное PN, МПа1,6
Температура рабочей среды, оС-15…+150
Номер диапазона настройки стабилизирующего давления
0 - от 0,01 до 0,1 МПа
(цвет пружины - СЕРЫЙ)

1 - от 0,04 до 0,16 МПа
(цвет пружины - ЖЕЛТЫЙ)

2 - от 0,1 до 0,4 МПа
(цвет пружины - КРАСНЫЙ)

3 - от 0,3 до 0,7 МПа
(цвет пружины - СИНИЙ)

4 - от 0,6 до 1,2 МПа
(цвет пружины - ЧЕРНЫЙ)

Зона пропорциональности, %, не более6
Зона нечувствительности, %, не более2,5
Постоянная времени, сек, не более25
Относительная протечка, %, не более0,05 от Kvy
Присоединение к трубопроводуфланцевое (исполнение 1 по ГОСТ 12815-80)
Температура окружающей среды, оС-5…+55
