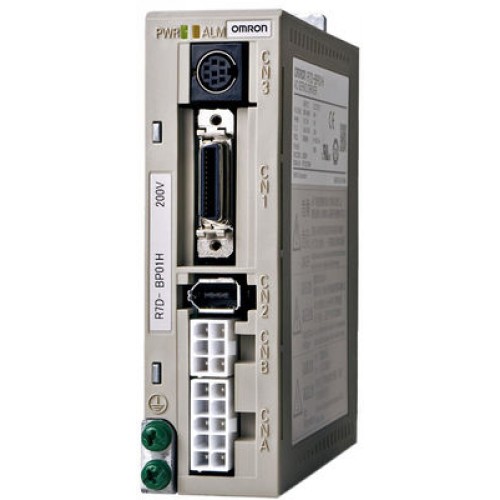

Сервопривод SmartStep 2

Сервопривод : SmartStep 2

Связаться с отделом продаж
+7 /727/ 349 3494

Описание

Характеристики

Новый шаг к разумной простоте сервопривода

Новые сервоприводы SmartStep являются идеальным решением для приложений пошагового управления движением, для которых простота является наиболее важным фактором. Сервоприводы SmartStep 2 - просты, высокоэффективны и экономны.

Сверхкомпактный размер. Площадь основания составляет всего 48% от площади основания предыдущего SmartStep
Подавление вибрации
Адаптивный фильтр подавления резонансных колебаний
Импульсный выходной сигнал обратной связи
Интерактивная автоматическая настройка и простая установка
Электронное оборудование, четыре внутренних настройки скорости и широкий диапазон настроек импульса
Два предельных значения крутящего момента
Контроль позиционирования через импульсный выход 500 килоимпульсов в секунду
Конфигурирование и пуско-наладка при помощи программного обеспечения CX-Drive

Основная информация

HTMLATR

Symbol	Specifications		① Compatible servo motors		SmartStep 2 drive model
Symbol	Specifications		Cylindrical type	Flat type	Order code
⑤	200 VAC	100 W	R88M-G05030H-_	-	R7D-BP01H
		100 W	R88M-G10030H-_	R88M-GP10030H-_	R7D-BP01H
		200 W	R88M-G20030H-_	R88M-GP20030H-_	R7D-BP02HH
		400 W	R88M-G40030H-_	R88M-GP40030H-_	R7D-BP04H

HTMLATR1

Symbol	Description	Connect to	Length	Order code
⑥	Control cable (line-driver output for 1 axis)	Position control unit (high-speed type) CJ1W-NC234 CJ1W-NC434	1 m	XW2Z-100J-G12
			5 m	XW2Z-500J-G12
			10 m	XW2Z-10MJ-G12
	Control cable (open-collector output for 1 axis)	Position control unit (high-speed type) CJ1W-NC214 CJ1W-NC414	1 m	XW2Z-100J-G16
	Control cable (open-collector output for 1 axis)		3 m	XW2Z-300J-G16
	Control cable (line-driver output for 2 axis)	Position control unit (high-speed type) CJ1W-NC234 CJ1W-NC434	1 m	XW2Z-100J-G4
			5 m	XW2Z-500J-G4
			10 m	XW2Z-10MJ-G4
	Control cable (open-collector output for 2 axis)	Position control unit (high-speed type) CJ1W-NC214 CJ1W-NC414	1 m	XW2Z-100J-G8
	Control cable (open-collector output for 2 axis)		3 m	XW2Z-300J-G8
⑦	Terminal block cable for external signals (for input common, forward/reverse run prohibited inputs, emergency stop input, origin proximity input and interrupt input)	Position control units (high-speed type) CJ1W-NC234 CJ1W-NC434 CJ1W-NC214 CJ1W-NC414	0.5 m	XW2Z-C50X
			1 m	XW2Z-100X
			2 m	XW2Z-200X
			3 m	XW2Z-300X
			5 m	XW2Z-500X
			10 m	XW2Z-010X
⑧

Сервопривод SmartStep 2

Новый шаг к разумной простоте сервопривода
