В сердце движения

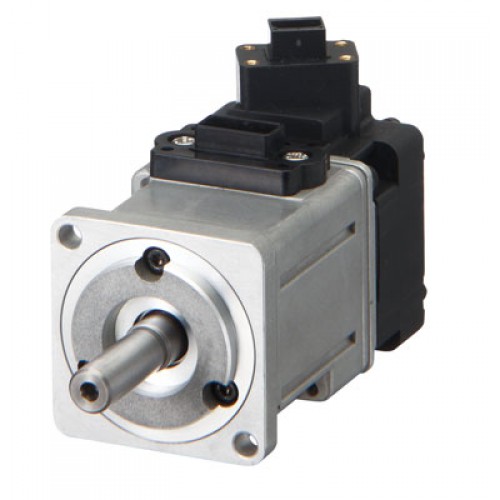

Сервоприводы Accurax G5 имеют защиту IP67 и разъемы на корпусе
двигателя. Использование 10-полярных двигателей и 20-битного энкодера позволяет
добиться 40-процентного снижения зубцовых помех в двигателе. Серводвигатели
стали на 25% легче и на 15% меньше благодаря новой запатентованной конструкции
статора PAC-Clamp, на 40% уменьшились потери в стали и на 15 % стал меньше
размер энкодера.
- Мощность
от 50 Вт до 15 кВт, номинальная частота вращения — 1000, 1500, 2000 и 3000
об/мин
- Пиковый
крутящий момент: 300% от продолжительного крутящего момента в течение 3
секунд или более, в зависимости от модели
- Высокая
точность, обеспечиваемая энкодером с разрешением 20 бит, энкодер ABS
доступен в качестве дополнительного варианта
- Защита
IP67 на всех моделях двигателя
- Малая
неравномерность скорости и крутящего момента, благодаря низкому уровню
зубцовых помех
- Компактный
дизайн и прочная конструкция, включающая интеллектуальные разъемы
- Не
требуется настраивать двигатель, для работы необходимо просто подключить
его к сети
| Основная информация |
| HTMLATR |
Symbol | Specifications | A Compatible G5 series rotary servo motors | Servo drive models |
|---|
Standard models | High Inertia models | Order code |
|---|
③ | 1 phase 230 VAC | 100 W | R88M-K05030(H/T)-_ | − | R88D-KN01H-ECT | R88M-K10030(H/T)-_ | − | 200 W | R88M-K20030(H/T)-_ | R88M-KH20030(H/T)-_ | R88D-KN02H-ECT | 400 W | R88M-K40030(H/T)-_ | R88M-KH40030(H/T)-_ | R88D-KN04H-ECT | 750 W | R88M-K75030(H/T)-_ | R88M-KH75030(H/T)-_ | R88D-KN08H-ECT | 1.0 kW | R88M-K1K020(H/T)-_ | − | R88D-KN10H-ECT | 1.5 kW | R88M-K1K030(H/T)-_ | − | R88D-KN15H-ECT | R88M-K1K530(H/T)-_ | − | R88M-K1K520(H/T)-_ | − | R88M-K90010(H/T)-_ | − | 3 phase 400 VAC | 600 W | R88M-K40020(F/C)-_ | − | R88D-KN06F-ECT | R88M-K60020(F/C)-_ | − | 1.0 kW | R88M-K75030(F/C)-_ | − | R88D-KN10F-ECT | R88M-K1K020(F/C)-_ | R88M-KH1K020(F/C)-_ | 1.5 kW | R88M-K1K030(F/C)-_ | − | R88D-KN15F-ECT | R88M-K1K530(F/C)-_ | − | R88M-K1K520(F/C)-_ | R88M-KH1K520(F/C)-_ | R88M-K90010(F/C)-_ | − | ③ | 3 phase 400 VAC | 2.0 kW | R88M-K2K030(F/C)-_ | − | R88D-KN20F-ECT | R88M-K2K020(F/C)-_ | R88M-KH2K020(F/C)-_ | 3.0 kW | R88M-K3K030(F/C)-_ | − | R88D-KN30F-ECT | R88M-K3K020(F/C)-_ | R88M-KH3K020(F/C)-_ | R88M-K2K010(F/C)-_ | − | 5.0 kW | R88M-K4K030(F/C)-_ | − | R88D-KN50F-ECT | R88M-K5K030(F/C)-_ | − | R88M-K4K020(F/C)-_ | R88M-KH4K020(F/C)-_ | R88M-K5K020(F/C)-_ | R88M-KH5K020(F/C)-_ | R88M-K4K510C-_ | − | R88M-K3K010(F/C)-_ | − | 7.5 kW | R88M-K6K010C-_ | − | R88D-KN75F-ECT | R88M-K7K515C-_ | R88M-KH7K515C-_ | 15 kW | R88M-K11K015C-_ | − | R88D-KN150F-ECT | R88M-K15K015C-_ | − |
|
| HTMLATR1 |
Symbol | Description | Connect to | Length | Order code |
|---|
④ | I/O connector kit (26 pins) | For I/O general purpose | − | R88A-CNW01C | |
⑤ | I/O signals cable | For I/O general purpose | 1 m | R88A-CPKB001S-E | |
2 m | R88A-CPKB002S-E | |
⑥ | Terminal block cable | For I/O general purpose | 1 m | XW2Z-100J-B34 | 2 m | XW2Z-200J-B34 | ⑦ | Terminal block (M3 screw and for pin terminals) | − | XW2B-20G4 | Terminal block (M3.5 screw and for fork/round terminals) | − | XW2B-20G5 | Terminal block (M3 screw and for fork/round terminals) | − | XW2D-20G6 |
|
| HTMLATR2 |
Symbol | Name | Length | Order code |
|---|
⑧ | External encoder cable | 5 m | R88A-CRKM005SR-E | |
|
10 m | R88A-CRKM010SR-E | |
|
20 m | R88A-CRKM020SR-E |
|
| HTMLATR3 |
Symbol | Specifications | A Compatible G5 series rotary servo motors | Servo drive models |
|---|
Standard models | High inertia models | Order code |
|---|
③ | 1 phase 230 VAC | 100 W | R88M-K05030(H/T)-_ | − | R88D-KN01H-ML2 | R88M-K10030(H/T)-_ | − | 200 W | R88M-K20030(H/T)-_ | R88M-KH20030(H/T)-_ | R88D-KN02H-ML2 | 400 W | R88M-K40030(H/T)-_ | R88M-KH40030(H/T)-_ | R88D-KN04H-ML2 | 750 W | R88M-K75030(H/T)-_ | R88M-KH75030(H/T)-_ | R88D-KN08H-ML2 | 1.0 kW | R88M-K1K020(H/T)-_ | − | R88D-KN10H-ML2 | 1.5 kW | R88M-K1K030(H/T)-_ | − | R88D-KN15H-ML2 | R88M-K1K530(H/T)-_ | − | R88M-K1K520(H/T)-_ | − | R88M-K90010(H/T)-_ | − | 3 phase 400 VAC | 600 W | R88M-K40020(F/C)-_ | − | R88D-KN06F-ML2 | R88M-K60020(F/C)-_ | − | 1.0 kW | R88M-K75030(F/C)-_ | − | R88D-KN10F-ML2 | R88M-K1K020(F/C)-_ | R88M-KH1K020(F/C)-_ | |
1.5 kW | R88M-K1K030(F/C)-_ | − | R88D-KN15F-ML2 | R88M-K1K530(F/C)-_ | − | R88M-K1K520(F/C)-_ | R88M-KH1K520(F/C)-_ | R88M-K90010(F/C)-_ | − | 2.0 kW | R88M-K2K030(F/C)-_ | − | R88D-KN20F-ML2 | R88M-K2K020(F/C)-_ | R88M-KH2K020(F/C)-_ | 3.0 kW | R88M-K3K030(F/C)-_ | − | R88D-KN30F-ML2 | R88M-K3K020(F/C)-_ | R88M-KH3K020(F/C)-_ | R88M-K2K010(F/C)-_ | − | 5.0 kW | R88M-K4K030(F/C)-_ | − | R88D-KN50F-ML2 | R88M-K5K030(F/C)-_ | − | R88M-K4K020(F/C)-_ | R88M-KH4K020(F/C)-_ | R88M-K5K020(F/C)-_ | R88M-KH5K020(F/C)-_ | R88M-K4K510C-_ | − | R88M-K3K010(F/C)-_ | − |
|
