Описание

Характеристики

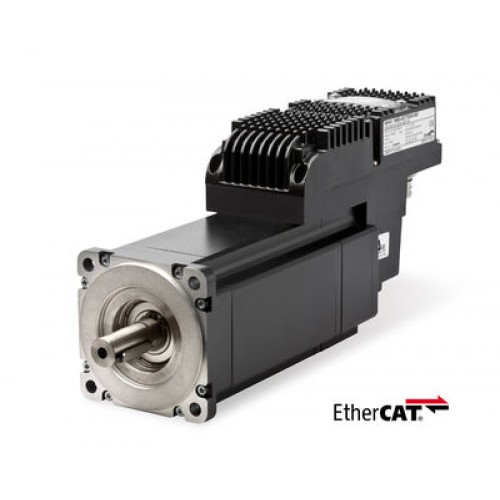

Двигатель со встроенным приводом для экономии места

Универсальное решение для крупногабаритного оборудования или для оборудования с ограниченным пространством для электрического шкафа. Интегрированный серводвигатель поставляется с локальным устройством ввода/вывода, обеспечивающим простое подключение распределенных сигналов. Кроме того, интегрированные серводвигатели выпущены уже с поддержкой сети EtherCat и платформы Sysmac, что позволяет использовать их с контроллерами серии NJ.

Широкий выбор двигателей от 2,55 Нм до 25 Нм
Номинальная скорость 3000 об/мин
Пиковый крутящий момент 300% от номинального крутящего момента
Защита IP65
Экономия пространства. Уменьшение размера электрического шкафа
Экономия энергии благодаря использованию шины постоянного тока
Дополнительные инкрементные и многооборотные абсолютные энкодеры
Встроенные устройства ввода/вывода для специального или общего использования
Предварительно смонтированные кабели для модульной установки

Основная информация

HTMLATR

Symbol	Specifications						Order code
Symbol	Voltage	Encoder and design			Rated torque	Capacity	Order code
①	560 VDC	Incremental encoder	Without brake	Straight shaft with key	2.55 Nm	880 W	R88E-AECT0230D-S2
					3.2 Nm	1000 W	R88E-AECT0330D-S2
					4.3 Nm	1350 W	R88E-AECT0430D-S2
					5.0 Nm	1570 W	R88E-AECT0530D-S2
					11.7 Nm	3670 W	R88E-AECT1130D-S2
					25 Nm	7850 W	R88E-AECT2530D-S2
			With brake		2.55 Nm	880 W	R88E-AECT0230D-BS2
					3.2 Nm	1000 W	R88E-AECT0330D-BS2
					4.3 Nm	1350 W	R88E-AECT0430D-BS2
					5.0 Nm	1570 W	R88E-AECT0530D-BS2
					11.7 Nm	3670 W	R88E-AECT1130D-BS2
					25 Nm	7850 W	R88E-AECT2530D-BS2
①	560 VDC	Multiturn absolute encoder	Without brake	Straight shaft with key	2.55 Nm	880 W	R88E-AECT0230E-S2
					3.2 Nm	1000 W	R88E-AECT0330E-S2
					4.3 Nm	1350 W	R88E-AECT0430E-S2
					5.0 Nm	1570 W	R88E-AECT0530E-S2
					11.7 Nm	3670 W	R88E-AECT1130E-S2
					25 Nm	7850 W	R88E-AECT2530E-S2
			With brake		2.55 Nm	880 W	R88E-AECT0230E-BS2
					3.2 Nm	1000 W	R88E-AECT0330E-BS2
					4.3 Nm	1350 W	R88E-AECT0430E-BS2
					5.0 Nm	1570 W	R88E-AECT0530E-BS2
					11.7 Nm	3670 W	R88E-AECT1130E-BS2
					25 Nm	7850 W	R88E-AECT2530E-BS2

HTMLATR1

Dimensions (mm)		Without brake		With brake		Flange	Approx. mass (kg)
Voltage	Model	LM	LL	LM	LL	Flange	Without brake	With brake
560 VDC	R88E-AECT0230_	115	231.3	157	273.3	80	4.1	4.8
560 VDC	R88E-AECT0330_	140	256.3	182	298.3	80	5.1	5.8

Интегрированный серводвигатель

Двигатель со встроенным приводом для экономии места
