Фотоэлектрический датчик E3Z Лазерные

Фотоэлектрический датчик : E3Z Лазерные

Связаться с отделом продаж
+7 /727/ 349 3494

Описание

Характеристики

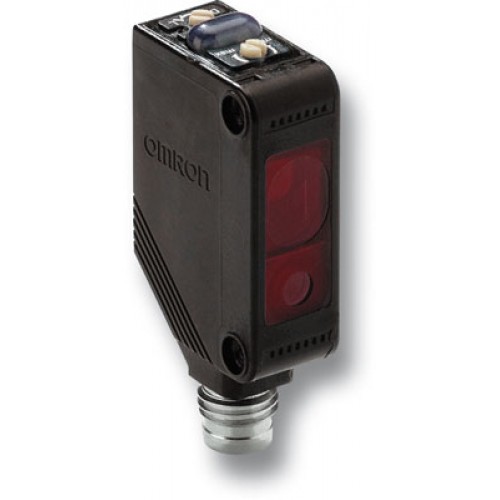

Лазерный датчик в компактном корпусе

Лазерный датчик E3Z в компактном пластиковом корпусе работает в видимом диапазоне лазерного излучения и предназначен для точного определения положения и обнаружения объектов.

Видимое лазерное излучение для точного определения положения и обнаружения мелких объектов
Мощный светодиод обеспечивает точность на большом расстоянии
Лазер класса 1
Точное подавление фона и низкая погрешность при переходе от черного к белому гарантирует точное обнаружение

Основная информация

HTMLATR

Sensor type		Sensing distance	Connection method				Order code 1
							NPN output	PNP output


Through-beam		30 m (Infrared light)	−	−	2 m	For ordering pigtail versions replace '2M' of cable types with: - M1J: M12 with 30 cm cable - M3J: M8 4-pin with 30 cm cable - M5J: M8 3-pin with 30 cm cable	E3Z-T62 2M	E3Z-T82 2M
		30 m (Infrared light)	⬛	−	−		E3Z-T67	E3Z-T87
		10 m (Red light)	−	−	2 m		E3Z-T61A 2M	E3Z-T81A 2M
		10 m (Red light)	⬛	−	−		E3Z-T66A	E3Z-T86A
Retro-reflective with M.S.R.		0.1 to 4 m 2 (Red light)	−	−	2 m		E3Z-R61 2M	E3Z-R81 2M
Retro-reflective with M.S.R.		0.1 to 4 m 2 (Red light)	⬛	−	−		E3Z-R66	E3Z-R86
Retro-reflective without M.S.R.		0.1 to 5 m 2 (Infrared light)	−	−	2 m		E3Z-R61-4 2M	E3Z-R81-4 2M
Retro-reflective without M.S.R.		0.1 to 5 m 2 (Infrared light)	⬛	−	−		E3Z-R66-4	E3Z-R86-4
Diffuse-reflective		1 m (adjustable) (Infrared light)	−	−	2 m		E3Z-D62 2M	E3Z-D82 2M
Diffuse-reflective		1 m (adjustable) (Infrared light)	⬛	−	−		E3Z-D67	E3Z-D87
Diffuse-reflective wide beam		100 mm (adjustable) (Infrared light)	−	−	2 m		E3Z-D61 2M	E3Z-D81 2M
Diffuse-reflective wide beam		100 mm (adjustable) (Infrared light)	⬛	−	−		E3Z-D66	E3Z-D86
Distance settable (background suppression)	Small spot (Red light)		−	−	2 m		E3Z-LS63 2M	E3Z-LS83 2M
	Small spot (Red light)		⬛	−	−		E3Z-LS68	E3Z-LS88

HTMLATR1

Item		Through-beam		Retro-reflective with M.S.R	Retro-reflective without M.S.R	Diffuse-reflective	Diffuse-reflective (wide beam)	Distance-settable (background suppression)
				Retro-reflective with M.S.R	Retro-reflective without M.S.R			Standard	Small spot
				Red LED	Infrared LED			Standard	Small spot
NPN		E3Z-T62/T67	E3Z-T61A/T66A	E3Z-R61/R66	E3Z-R6_-4	E3Z-D62/D67	E3Z-D61/D66	E3Z-LS61/66	E3Z-LS63/68
PNP		E3Z-T82/T87	E3Z-T81A/T86A	E3Z-R81/R86	E3Z-R8_-4	E3Z-D82/D87	E3Z-D81/D86	E3Z-LS81/86	E3Z-LS83/88
Directional angle		Both emitter and receiver: 3° to 15°		2° to 10°		−
Black/white error		−						10% of set distance max.	5% of set distance max.
Light source (wave length)		Infrared LED (870 nm)	RED LED (700 nm)	Red LED (680 nm)	Infrared LED (870 nm)	Infrared LED (860 nm)		Red LED (680 nm)	Red LED (650 nm)
Power supply voltage		12 to 24 VD±10%, ripple (p-p): 10% max.
Protective circuits		Reverse polarity protection, shortcircuit protection, output reverse polarity protection	Output short-circuit protection, power supply, reverse polarity protection	Reverse polarity protection, output short-circuit protection, mutual interference prevention, output reverse polarity protection				Reverse polarity protection, output short-circuit protection, mutual interference prevention
Response time		2 ms max.	1 ms max.
Ambient temperature	Operating	−25 to 55°C
Ambient temperature	Storage	−40 to 70°C (with no icing or condensation)
Degree of protection		IEC 60529 IP67, IP69K after DIN 40050 part 9
Material	Case	PBT (polybutylene terephthalate)
Material	Lens	Denatured polyacrylate resin		Methacrylate resin		Denatured polyacrylate resin
