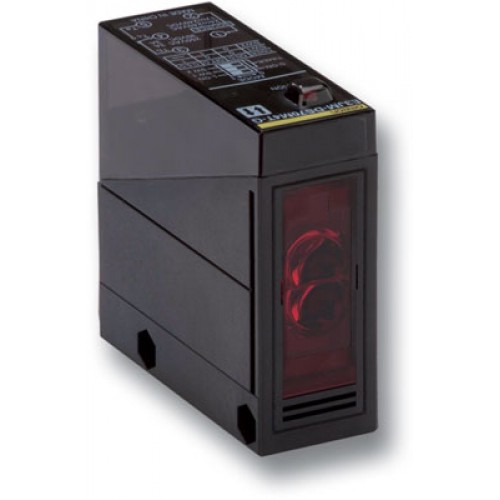

Фотоэлектрический датчик E3JM

  • Фотоэлектрический датчик E3JM
  • Фотоэлектрический датчик : E3JM

Связаться с отделом продаж
+7 /727/ 349 3494

Отправить заявку

Описание

Характеристики

Фотоэлектрический датчик в пластмассовом корпусе на несколько напряжений с таймером

Семейство квадратных датчиков E3JM с таймером и питанием от 12 - 240 В пост. тока и 24 - 240 В перем. тока на большие расстояния.

  • Напряжение питания 12 - 240 В пост. тока и 24 - 240 В перем. тока
  • Вывод для реле или полупроводникового реле
  • Таймер

Основная информация
HTMLATR

Sensing method

Through-beam model

Retro-reflective model
(with MSR function)

Diffuse-reflective model

Item

Model

E3JM-10⬜4(T)-NN

E3JM-10⬜4(T)-G-NN

E3JM-10⬜4(T)-NN-US

E3JM-R4⬜4(T)

E3JM-R4⬜4(T)-G

E3JM-R4⬜4(T)-US

E3JM-DS70⬜4(T)

E3JM-DS70⬜4(T)-G

E3JM-DS70⬜4(T)-US

Sensing distance

10 m

4 m (When using E39-R1)

White paper (200 × 200 mm):
700 mm

Standard sensing object

Opaque: 14.8-mm dia. min.

Opaque: 75-mm dia. min.

---

Light source (wavelength)

Infrared LED (950 nm)

Red LED (660 nm)

Infrared LED (950 nm)

Power supply voltage

12 to 240 VDC±10%, ripple (p-p): 10% max.

24 to 240 VAC±10%, 50/60 Hz

Response time

Relay output

(E3JM-⬜⬜M4 (T)(-⬜) models) Operate or reset: 30 ms max.

DC SSR output

(E3JM-⬜⬜S4 (T)(-⬜) models) Operate or reset: 5 ms max.

Ambient temperature range

Operating: −25°C to 55°C,
Storage: −30°C to 70°C (with no icing or condensation)

Degree of protection

IEC 60529: IP66

Connection method

Terminal block

Material

Case

ABS (Acrylonitril Butadiene Styrene)

Lens

Methacrylic resin

Cover

Polycarbonate

Mounting Bracket

Iron

HTMLATR1

Sensing method

Appearance

Connection
method

Sensing distance

Operation mode

Output
configuration

Functions

Order code

Conduit socket

thread size:

PF1/2

Conduit socket thread size:

PG13.5

Conduit socket thread size:
1/2-14NPT
UL-listed models

Through-beam

(Emitter +
Receiver)



Terminal block

10 m

Light-ON
Dark-ON
(switch
selectable)

Relay

E3JM-10M4-NN

E3JM-10M4-G-NN

E3JM-10M4-NN-US

Timer

E3JM-10M4T-NN

E3JM-10M4T-G-NN

E3JM-10M4T-NN-US

DC SSR

E3JM-10S4-NN

E3JM-10S4-G-NN

E3JM-10S4-NN-US

Timer

E3JM-10S4T-NN

E3JM-10S4T-G-NN

E3JM-10S4T-NN-US

Retro-reflective
with MSR function







E39-R1 (provided)

4 m

Relay

E3JM-R4M4

E3JM-R4M4-G

E3JM-R4M4-US

Timer

E3JM-R4M4T

E3JM-R4M4T-G

E3JM-R4M4T-US

DC SSR

E3JM-R4S4

E3JM-R4S4-G

E3JM-R4S4-US

Timer

E3JM-R4S4T

E3JM-R4S4T-G

E3JM-R4S4T-US

Diffuse-reflective



700 mm

Relay

E3JM-DS70M4

E3JM-DS70M4-G

E3JM-DS70M4-US

Timer

E3JM-DS70M4T

E3JM-DS70M4T-G

E3JM-DS70M4T-US

DC SSR

E3JM-DS70S4

E3JM-DS70S4-G

E3JM-DS70S4-US

Timer

E3JM-DS70S4T

E3JM-DS70S4T-G

E3JM-DS70S4T-US
