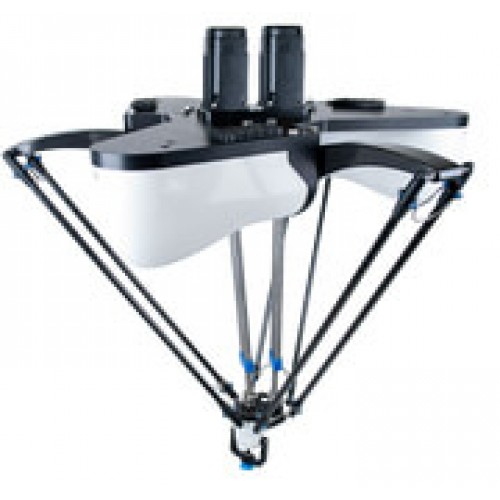

Робот X-Delta 5

  • Робот X-Delta 5
  • Робот : X-Delta 5

Связаться с отделом продаж
+7 /727/ 349 3494

Отправить заявку

Описание

Характеристики

Самая быстрая система сортировки на базе платформы Sysmac

  • Контроллеры NJ Robotics со встроенными функциями управления роботами
  • Один контроллер может управлять до 8 роботами
  • Число степеней свободы: 3 + 1 (дополнительная ось вращения)
  • До 200 рабочих циклов в минуту
  • Модели с диаметром рабочей зоны от 500 до 1600 мм
  • Грузоподъемность: от 1 до 8 кг
  • Различные типы манипуляторов
  • Исполнения по степени защиты: IP65, IP67, IP69K
  • Дополнительное устройство для предотвращения столкновений

Основная информация
HTMLATR

① Symbol

Max. payload

Working range

Description

Axis

Applicable servo drive

Order code



1 kg

Ø 1,300 × 250 mm

(Max. 400)

5 axes

Arm 1

R88D-KN15H-ECT

CR_UGD5_XL

Arm 2

R88D-KN15H-ECT

Arm 3

R88D-KN15H-ECT

Rotational 4

R88D-KN08H-ECT

Tilt 5

R88D-KN08H-ECT



Ø 1,100 × 250 mm

(Max. 400)

Arm 1

R88D-KN15H-ECT

CR_UGD5

Arm 2

R88D-KN15H-ECT

Arm 3

R88D-KN15H-ECT

Rotational 4

R88D-KN08H-ECT

Tilt 5

R88D-KN08H-ECT



Ø 650 × 200 mm

(Max. 270)

Arm 1

R88D-KN15H-ECT

CR_UGD5_XS

Arm 2

R88D-KN15H-ECT

Arm 3

R88D-KN15H-ECT

Rotational 4

R88D-KN08H-ECT

Tilt 5

R88D-KN08H-ECT

HTMLATR1

Symbol

Appearance

Applicable Delta robots

Order code



CR_UGD5_XL (Arm 1, 2, 3)

CR_UGD5 (Arm 1, 2, 3)

CR_UGD5_XS (Arm 1, 2, 3)

1.5 m

R88A-CRKC001-5NR-E

3 m

R88A-CRKC003NR-E

5 m

R88A-CRKC005NR-E

10 m

R88A-CRKC010NR-E

15 m

R88A-CRKC015NR-E

20 m

R88A-CRKC020NR-E



CR_UGD5_XL (Rotational axis 4, Tilt axis 5)

CR_UGD5 (Rotational axis 4, Tilt axis 5)

CR_UGD5_XS (Rotational axis 4, Tilt axis 5)

1.5 m

R88A-CRKA001-5CR-E

3 m

R88A-CRKA003CR-E

5 m

R88A-CRKA005CR-E

10 m

R88A-CRKA010CR-E

15 m

R88A-CRKA015CR-E

20 m

R88A-CRKA020CR-E

HTMLATR2

Symbol

Appearance

Applicable Delta robots

Order code



CR_UGD5_XL

CR_UGD5

CR_UGD5_XS

Arm 1, 2, 3

Power cable with brake

1.5 m

R88A-CAGB001-5BR-E

3 m

R88A-CAGB003BR-E

5 m

R88A-CAGB005BR-E

10 m

R88A-CAGB010BR-E

15 m

R88A-CAGB015BR-E

20 m

R88A-CAGB020BR-E



Rotational axis 4,
Tilt axis 5

Power cable without brake

1.5 m

R88A-CAKA001-5SR-E

3 m

R88A-CAKA003SR-E

5 m

R88A-CAKA005SR-E

10 m

R88A-CAKA010SR-E

15 m

R88A-CAKA015SR-E

20 m

R88A-CAKA020SR-E



Brake cable

1.5 m

R88A-CAKA001-5BR-E

3 m

R88A-CAKA003BR-E

5 m

R88A-CAKA005BR-E

10 m

R88A-CAKA010BR-E

15 m

R88A-CAKA015BR-E

20 m

R88A-CAKA020BR-E
