Датчик E2A

  • Датчик E2A
  • Датчик : E2A

Связаться с отделом продаж
+7 /727/ 349 3494

Отправить заявку

Описание

Характеристики

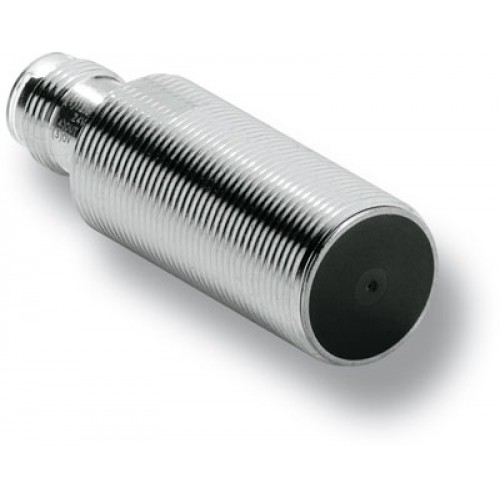

Индуктивный датчик приближения в цилиндрическом корпусе из латуни или нержавеющей стали

Индуктивные датчики семейства E2A сконструированы и испытаны в расчете на длительный срок службы и изготавливаются с неизменно стабильным качеством. Их модульная конструкция лежит в основе непревзойденной функциональной гибкости семейства.

  • Стандартное (одинарное) или увеличенное (двойное) расстояние срабатывания
  • IP67 и IP69k для максимальной защиты в условиях повышенной влажности
  • Модели на напряжение постоянного тока с 3-проводной (Н.Р., Н.З.), 4-проводной (Н.Р.+Н.З.) и 2-проводной схемой подключения
  • Широкая область применения благодаря модульной концепции


Основная информация
HTMLATR

Size





Sensing distance

Thread length (overall length)

Output
configuration

Order code (for pre-wired types with 2 m PVC cable)

Operation mode NO

Operation mode NC

DC 4-wire (NO+NC-PNP models)

M8

¢

-

2.0 mm

27 (40) mm

PNP

E2A-S08KS02-WP-B1 2M

E2A-S08KS02-WP-B2 2M

E2A-S08LS02-WP-B3 2M

-

¢

4.0 mm

21 (40) mm

PNP

E2A-S08KN04-WP-B1 2M

E2A-S08KN04-WP-B2 2M

E2A-S08LN04-WP-B3 2M

M12

¢

-

4.0 mm

34 (50) mm

PNP

E2A-M12KS04-WP-B1 2M

E2A-M12KS04-WP-B2 2M

E2A-M12KS04-WP-B3 2M

-

¢

8.0 mm

27 (50) mm

PNP

E2A-M12KN08-WP-B1 2M

E2A-M12KN08-WP-B2 2M

E2A-M12KN08-WP-B3 2M

M18

¢

-

8.0 mm

39 (59) mm

PNP

E2A-M18KS08-WP-B1 2M

E2A-M18KS08-WP-B2 2M

E2A-M18KS08-WP-B3 2M

-

¢

16.0 mm

29 (59) mm

PNP

E2A-M18KN16-WP-B1 2M

E2A-M18KN16-WP-B2 2M

E2A-M18KN16-WP-B3 2M

M30

¢

-

15.0 mm

44 (64) mm

PNP

E2A-M30KS15-WP-B1 2M

E2A-M30KS15-WP-B2 2M

E2A-M30KS15-WP-B3 2M

-

¢

20.0 mm

29 (64) mm

PNP

E2A-M30KN20-WP-B1 2M

E2A-M30KN20-WP-B2 2M

E2A-M30KN20-WP-B3 2M

HTMLATR1

Size





Sensing distance

Thread length (overall length)

Output
configuration

Order code (for M12 connector types)

Operation mode NO

Operation mode NC

DC 4-wire (NO+NC-PNP models)

M8

¢

-

2.0 mm

27 (43) mm

PNP

E2A-S08KS02-M1-B1

E2A-S08KS02-M1-B2

E2A-S08LS02-M3-B3

-

¢

4.0 mm

21 (43) mm

PNP

E2A-S08KN04-M1-B1

E2A-S08KN04-M1-B2

E2A-S08LN04-M3-B3

M12

¢

-

4.0 mm

24 (48) mm

PNP

E2A-M12KS04-M1-B1

E2A-M12KS04-M1-B2

E2A-M12KS04-M1-B3

-

¢

8.0 mm

27 (48) mm

PNP

E2A-M12KN08-M1-B1

E2A-M12KN08-M1-B2

E2A-M12KN08-M1-B3

M18

¢

-

8.0 mm

39 (53) mm

PNP

E2A-M18KS08-M1-B1

E2A-M18KS08-M1-B2

E2A-M18KS08-M1-B3

-

¢

16.0 mm

29 (53) mm

PNP

E2A-M18KN16-M1-B1

E2A-M18KN16-M1-B2

E2A-M18KN16-M1-B3

M30

¢

-

15.0 mm

44 (58) mm

PNP

E2A-M30KS15-M1-B1

E2A-M30KS15-M1-B2

E2A-M30KS15-M1-B3

-

¢

20.0 mm

29 (58) mm

PNP

E2A-M30KN20-M1-B1

E2A-M30KN20-M1-B2

E2A-M30KN20-M1-B3

HTMLATR2

Item

M8

M12

M18

M30

E2A-S08KS

E2A-M12KS

E2A-M18KS

E2A-M30KS

Sensing distance

2 mm±10%

4 mm±10%

8 mm±10%

15 mm±10%

Response frequency

1,500 Hz

1,000 Hz

500 Hz

250 Hz

Power supply voltage
(operating voltage)

12 to 24 VDC. Ripple (p-p): 10% max. (10 to 32 VDC)

Protective circuits

Power supply reverse polarity protection, surge suppressor, short-circuit protection

Output reverse polarity protection, power supply reverse polarity protection, surge suppressor,
short-circuit protection

Ambient temperature

Operating

-40 to 70°C

Storage

-40 to 85°C (with no icing or condensation)

Degree of protection

IP67 after IEC 60529; IP69K after DIN 40050 part 9

Material

Case

Stainless steel

Brass-nickel plated

Sensing surface

PBT
