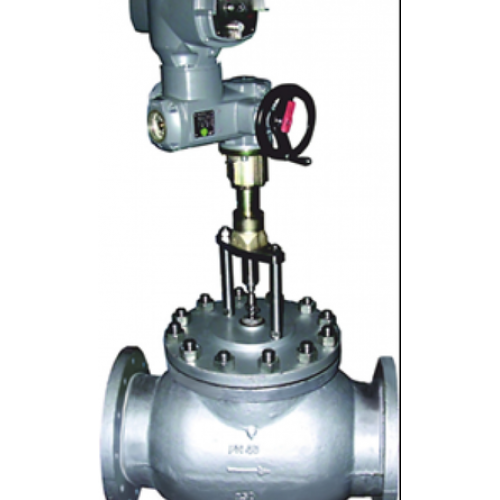

КЛАПАН КПСР РЕГУЛИРУЮЩИЙ, ЗАПОРНО-РЕГУЛИРУЮЩИЙ, ОТСЕЧНОЙ

Клапаны проходные запорно-регулирующие, регулирующие, отсечные серии 400 предназначены для регулирования и герметичного перекрытия потока рабочей среды - жидкостей, пара, газов температурой не более 450 °С, давлением не более 16 МПа, в том числе агрессивных, токсичных, горючих (нефть, нефтепродукты и пр.)

Благодаря тщательному подбору материалов и разнообразию конструкций дросселирующего узла диапазон применения  клапанов КПРС достаточно широк. Клапаны КПСР серии 400 устанавливаются на технологических трубопроводах химических, нефтехимических, нефтеперерабатывающих и других  производствах.

Клапаны комплектуются электрическими, пневматическими или  ручными приводами.

ДОСТОИНСТВА КЛАПАНА КПСР:

  1. Простая и надежная конструкция.
  2. Широкий выбор конструкционных материалов для агрессивных сред.
  3. Стандартный затвор из высокопрочной нержавеющей стали.
  4. Большой выбор седел с различными пропускными способностями для каждого диаметра.
  5. Применение различных типоразмеров приводов обеспечивает экономичное применение,как при низких, так и при высоких перепадах давления.
  6. Применение быстросъемного седла позволяет быстро произвести ревизию затвора на месте.

ВАРИАНТЫ ИСПОЛНЕНИЯ:

  • с быстросъемным  седлом;
  • с удлиненной стойкой для высокотемпературных сред;
  • с уплотнительным  кольцом из PTFE для достижения VI класса герметичности;
  • с антикавитационным (антишумовым) затвором;
  • с паровой рубашкой обогрева;
  • в соответствии с требованиями стандарта NACE MR 01-75 для сред, содержащих сероводород;
  • с адаптацией к окружающей температуре до -60 °С;
  • с адаптацией к агрессивной окружающей среде.

Основная информация
HTMLATR


Корпус, крышкаПлунжерУплотнение штока
20Л20Х13Фторопласт
12Х18Н9ТЛ20Х17НГрафит
10Х17Н1ЗН2ТЛ12Х18Н10Т  с  наплавкой стеллитом
20ГЛ95Х18
HTMLATR1
Номинальный диаметр, DN15253240506580100125150200250300
Давление номинальное PN,МПа (бар)1,6; 2,5; 4,0; 6,3; 10; 16
Пропускная характеристикалинейная, равнопроцентная
Условная пропускная способность Kvy,м3/ч0,16
0,25
0,4
0,63
1
1,6
2,5
3,2
4
2
3
4
6
10
4
6
10
16
6
10
16
25
10
16
25
32
40
25
32
40
63
40
63
80
100
63
100
160
100
160
250
100
160
320
400
250
320
400
630
400
630
800
1000
630
1000
1600
Класс  герметичности:
- регулирующих по rocr Р 54808
III, Iv, V, VI
- эапорно-регулирующих и отсечных по rocr 9544А,В
Тип клапананормально открытый (НО), нормально закрытый (НЗ), сохраняет положение (СП)
Рабочая средажидкости и газы, в том числе агрессивные, вязкие и содержащие твердые включения, а также нефть, нефтепродукты  и  пр.
Температура рабочей среды, 0Сот -40 до 220, от -40 до 400, от -60 до 400
Материал корпуса при температуре окружающей среды: ОТ -40°С ДО +40°Ссталь  20Л, сталь 12Х18Н9ТЛ
от -60°С до +40°Ссталь 20ГЛ, сталь  12Х18Н9ТЛ
Присоединение к трубопроводуфланцевое, по ГОСТ, DIN, ANSI/ASME или под приварку
Тип приводаПневматический, электрический,ручной
