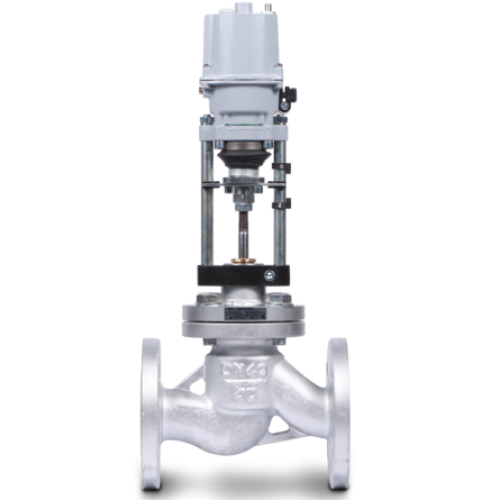

КЛАПАН ЗАПОРНО-РЕГУЛИРУЮЩИЙ 25С947НЖ

Аналог по таблице фигур 25с947нж

Клапан регулирующий 25с947нж применим в регулировке водяного насыщенного пара, других жидких и газообразных сред, нейтральных к материалам деталей, соприкасающихся со средой с температурой до 425оС и номинальным давлением не более 4,0 MПa.

В состав регулирующего клапана 25с947нж входит односедальный проходной клапан и электро-исполнительное устройство.

ДОСТОИНСТВА КЛАПАНА 25С947НЖ

  1. Плунжер и седло, которое можно снимать, дают возможность пользоваться одним клапаном с различными пропускными параметрами, а также заменять внутренние элементы, не демонтируя конструкцию.
  2. Отвечает за такие задачи, как запор и регулировка. Клапан регулирующий 25с947нж имеет уровень герметичности – В (согласно ГОСТ Р 54808).
  3. Благодаря наличию затвора с разгрузочной камерой в 25с947нж, можно работать с приводами низкой мощности. Кроме того, это положительно сказывается на долговечности изделия.
  4. Уплотнение штока не требует дополнительных хлопот – фторопластовая манжета с силовым элементом из резины.

Основная информация
HTMLATR
ДетальМатериал
Корпус 25с947нжСталь 20Л
Крышка 25с947нжСталь 20Л
Плунжер 25с947нжСТ 20Х13
Шток 25с947нжСТ95Х18/ СТ 40Х13
Седло 25с947нжСТ 20Х13
Уплотнение в затворе 25с947нжМеталл-металл
Уплотнение штока 25с947нжEcoflon 2; Терморасширенный графит
HTMLATR1
Условный проход DN1520253240506580100125150200250300400
Условная пропускная способность, Kvy, м3/ч*0,16
0,25
0,4
0,63
1,0
1,6
2,5
3,2
4,0
1,6
2,5
4,0
6,3
10
1,6
2,5
4,0
6,3
10
6,3
10
16
10
16
25
10
16
25
32
40
25
32
40
63
40
63
80
100
63
80
100
125
160
100
125
160
250
160
250
360
250
360
450
630
400
630
800
1000
1000
1250
1600
1250
1600
2000
Ход штока, мм10202532407580
Характеристика регулированияЛинейная, равнопроцентная**, параболическая**
Коэффициент начала кавитации, Z0,6
Протечка через закрытый клапан, %Класс В по ГОСТ Р 54808
Условное давление
PN, МПа
4
Рабочая средаВодяной и насыщенный пар, другие жидкости, газообразные среды, нейтральные к материалам деталей
Температура рабочей среды, оСдо +425
Присоединение к трубопроводуфланцевое (исполнение 1 по ГОСТ 12815-80)
Температура окружающей среды, оС-5…+55
