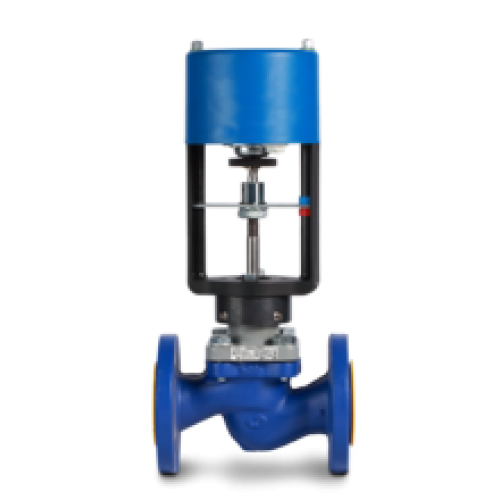

Клапан запорно-рег. 25ч945п / 25кч945п

  • Клапан запорно-рег. 25ч945п / 25кч945п
  • Клапан запорно-рег. 25ч945п / 25кч945п : 25Ч945П / 25КЧ945П

Связаться с отделом продаж
+7 /727/ 349 3494

Отправить заявку

Описание

Характеристики

СПОСОБ ИСПОЛЬЗОВАНИЯ КЛАПАНА

Клапаны серии 110, разгруженные по давлению, были разработаны для длительного и безотказного функционирования в наиболее тяжелых условиях работы в индивидуальных тепловых пунктах (ИТП) в системах тепло-водоснабжения на холодную и горячую  воду  либо    раствор   этиленгликоля температурой  не  более  150  °C  и номинальным давлением 1,6-2,5 Мпа.

ДОСТОИНСТВА КЛАПАНА 25Ч945П / 25КЧ945П

  1. Изменение расходной характеристики без демонтажа  изделия.  Плунжер, который можно заменить, даёт возможность пользоваться одним клапаном с различными пропускными параметрами, а также заменять внутренние элементы без разбора конструкции.
  2. Разгруженная конструкция с ду 15. В клапане зрк 25ч945п / 25кч945п с электроприводом благодаря наличию затвора с камерой, разгруженной по давлению, можно работать с приводами более низкой мощности. Такой симбиоз положительно сказывается на долговечности и надежности изделия, повышает энергоэффективность изделия.
  3. Укороченный ход штока (от 5 до 10 мм), сокращает время закрытия клапана.
  4. Отвечает за такие задачи, как запирание и регулировка. Клапан запорно-регулирующий 25ч945п / 25кч945п имеет уровень герметичности – А (согласно ГОСТ 9544).
  5. Уплотнение штока гарантирует работу клапана без протечек не менее 5 лет. Средний срок службы уплотнительной гайки 10 лет. Не требует дополнительного обслуживания.

Основная информация
HTMLATR
ДетальМатериал
штокСТ40Х13/95Х18
поршеньСТ40Х13/95Х18
плунжерСТ 20Х13
седлоСТ 20Х13
корпусСЧ 20 / ВЧ 40
крышкаСТ 20Л
уплотнение в затвореМеталл-PTFE
уплотнение  штокаРезино-фторопластовое
HTMLATR1
Условный проход DN152025324050
Условная пропускная способность, Kvy, м3/ч*0,25
0,4
0,63
1
1,6
2,5
1,6
2,5
4,0
6,3
1,6
2,5
4,0
6,3
10
6,3
10
16
10
16
25
10
16
25
32
40
Ход штока, мм, ± 5%5710
Характеристика регулированияЛинейная, равнопроцентная**, параболическая**
Коэффициент начала кавитации, Z0,6
Протечка через закрытый клапан, %Класс А по ГОСТ 9544; ГОСТ Р 54808
Условное давление
PN, МПа
1,6; 2,5
Рабочая средаВода, воздух или водный раствор этиленгликоля
Температура рабочей среды, оСдо +150
Присоединение к трубопроводуФланцевое (исполнение 1,2,3 по ГОСТ 12815-80)
Температура окружающей среды, оС-5…+55
Рекомендованная марка привода AUMAES05-11; ES05-11/E; ES05-12; ES05-12/E
