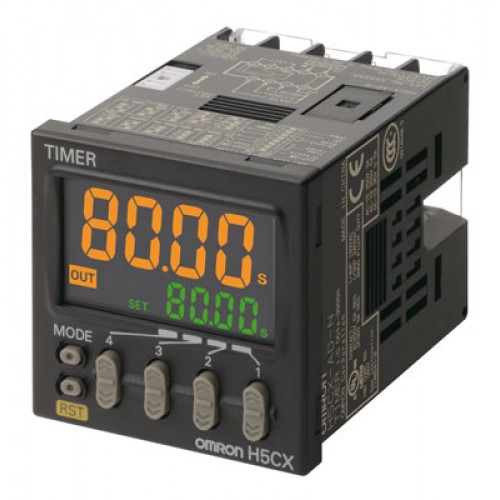

Таймер H5CX
Стандартный цифровой таймер с самым широким
на рынке набором функций
H5CX
предлагает наиболее полную серию изделий на рынке. В результате обширных
исследований потребительского спроса были созданы новые таймеры с рядом
дополнительных возможностей, так необходимых пользователям
- Высота
48 x Ширина 48 x Глубина от 59 до 78 мм
- Три
цвета индикации показаний: красный, зеленый и оранжевый
- Модели
с релейными выходами мгновенного действия
- 10
переключаемых диапазонов времени: от 0.001 с до 9999 ч
- Вход:
NPN, PNP и контактный
| Основная информация |
| HTMLATR |
Output type | Supply voltage | Functions | External connection | Size in mm (H×W×D) | Inputs | Order code |
|---|
Contact output | 100 to 240 VAC | A: Signal ON-delay
A-1: Signal ON-delay 2
A-2: Power ON-delay 1
A-3: Power ON-delay 2
b: Repeat cycle 1
b-1: Repeat cycle 2
d: Signal OFF-delay
E: Interval
F: Cumulative
Z: ON/OFF-duty adjustable flicker toff: Twin timer OFF start
ton: Twin timer ON start | Screw terminals | 48×48×84 | Signal, Reset, Gate (NPN/PNP inputs) | H5CX-A-N | 12 to 24 VDC/24 VAC | 48×48×65 | H5CX-AD-N | Transistor output | 100 to 240 VAC | 48×48×84 | H5CX-AS-N | 12 to 24 VDC/24 VAC | 48×48×65 | H5CX-ASD-N | Contact output | 100 to 240 VAC | 11-pin socket | 48×48×69.7 | Signal, Reset, Gate (NPN/PNP inputs) | H5CX-A11-N | 12 to 24 VDC/24 VAC | H5CX-A11D-N | Transistor output | 12 to 24 VDC/24 VAC | H5CX-A11SD-N | Contact output | 100 to 240 VAC | 8-pin socket | 48×48×69.7 | Signal, Reset (NPN inputs) | H5CX-L8-N | 12 to 24 VDC/24 VAC | H5CX-L8D-N | Transistor output | 12 to 24 VDC/24 VAC | H5CX-L8SD-N | Contact output Models with instantaneous contact outputs | 100 to 240 VAC | A-2: Power ON-delay 1
b: Repeat cycle 1
E: Interval
Z: ON/OFF-duty adjustable flicker toff: Twin timer OFF start 1
ton: Twin timer ON start 1 | − | H5CX-L8E-N | 12 to 24 VDC/24 VAC | H5CX-L8ED-N | Transistor output | 12 to 24 VDC | A: Signal ON-delay 1
F: Cumulative | Screw terminals | 48×48×65 | Signal, Reset, Gate (NPN/PNP inputs) | H5CX-BWSD-N |
|
| HTMLATR1 |
Item | H5CX-A_ | H5CX-A11_ | H5CX-L8_ |
|---|
Display | 7-segment, negative transmissive LCD | Present value: 12 mm high characters | red, orange or green (programmable) | red | Set value: 6 mm high characters, green | Digits | 4 digits | Total time range | 0.001 s to 9,999 h (configurable) | Timer mode | Elapsed time (Up), remaining time (Down) (selectable) | Input signals | Signal, reset, gate | Signal, reset | Key protection | Yes | Memory backup | EEPROM (overwrites: 100,000 times min.) that can store data for 10 years min. | Ambient temperature | Operating: −10 to 55°C (no icing or condensation), side-by-side mounting: −10 to 50°C | Case color | Black (N1.5) |
|
