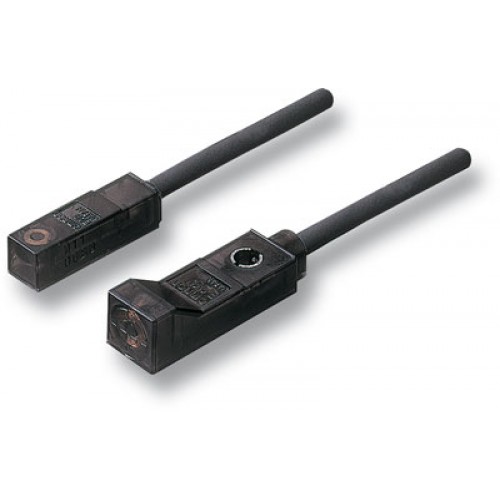

Индуктивный датчик E2S

Связаться с отделом продаж
+7 /727/ 349 3494

Описание

Характеристики

Датчики семейства E2S выпускаются в миниатюрных пластиковых корпусах, имеющих прямоугольную форму, и предназначены для особых условий монтажа.

Основная информация

HTMLATR

Size in mm (H × W × D)			Sensing distance	Sensing face		Order code (pre-wired types with 1 m cable length)
Size in mm (H × W × D)			Sensing distance			Operation mode NO	Operation mode NC
19 × 6 × 6	-	¢	1.6 mm	¢	-	E2S-W11 1M	E2S-W12 1M
19 × 6 × 6			1.6 mm	-	¢	E2S-Q11 1M	E2S-Q12 1M
23 × 8 × 8			2.5 mm	¢	-	E2S-W21 1M	E2S-W22 1M
23 × 8 × 8			2.5 mm	-	¢	E2S-Q21 1M	E2S-Q22 1M

HTMLATR1

Size in mm (H × W × D)			Sensing distance	Sensing face		Output specifications	Order code (pre-wired types with 1m cable length)
Size in mm (H × W × D)			Sensing distance			Output specifications	Operation mode NO	Operation mode NC
19 × 6 × 6	-	¢	1.6 mm	¢	-	NPN	E2S-W13 1M	E2S-W14 1M
19 × 6 × 6			1.6 mm	-	¢		E2S-Q13 1M	E2S-Q14 1M
27 × 8 × 8			2.5 mm	¢	-		E2S-W23 1M	E2S-W24 1M
27 × 8 × 8			2.5 mm	-	¢		E2S-Q23 1M	E2S-Q24 1M
19 × 6 × 6			1.6 mm	¢	-	PNP	E2S-W15 1M	E2S-W16 1M
19 × 6 × 6			1.6 mm	-	¢		E2S-Q15 1M	E2S-Q16 1M
23 × 8 × 8			2.5 mm	¢	-		E2S-W25 1M	E2S-W26 1M
23 × 8 × 8			2.5 mm	-	¢		E2S-Q25 1M	E2S-Q26 1M

HTMLATR2

Item		E2S-W1 E2S-Q1	E2S-W2 E2S-Q2
Item		E2S-W1 E2S-Q1	E2S-W2 E2S-Q2
Sensing distance		1.6 mm±10%	2.5 mm±15%
Response frequency		1 kHz min.
Power supply voltage (operating voltage)		12 to 24 VDC (10 to 30 VDC), ripple (p-p): 10% max.
Protective circuits		Surge suppressor; power supply reverse polarity protection
Ambient temperature	Operating	-25 to 70°C
Ambient temperature	Storage	-40 to 85°C (with no icing or condensation)
Degree of protection		IEC60529 IP67
Material	Case	Polyarylate
