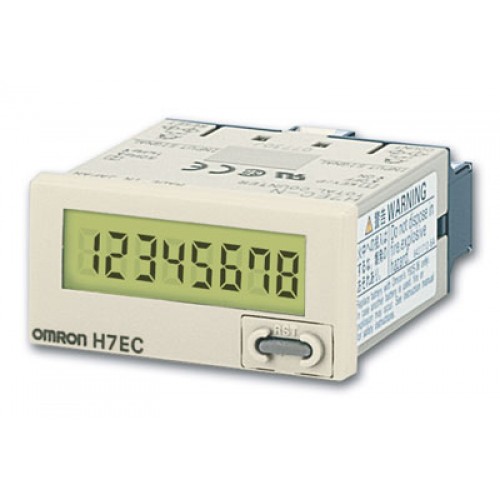

Счетчик H7EC
Накопительный счетчик с автономным питанием,
с ЖК-дисплеем
Модели серии
H7E оснащены большим ЖК-дисплеем с высотой символов 8,6 мм. В составе серии
имеются модели с задней подсветкой индикатора, повышающей видимость показаний в
условиях плохого освещения. Серия H7E включает накопительные счетчики, таймеры,
тахометры и счетчики, предназначенные для монтажа на печатную плату.
- 24
x 48 x 48,5 мм (В x Ш x Г)
- 8
разрядов, высота символов 8,6 мм
- Корпус
черного или светло-серого цвета
- Два
диапазона скорости счета: 30 Гц <-> 1 кГц
- Короткий
корпус: монтажная глубина всех моделей составляет 48,5 мм
| Основная информация |
| HTMLATR |
Count input | Max. counting speed | Display | Order code |
|---|
Light grey body | Black body |
|---|
No-voltage | 30 Hz <-> 1 kHz (switchable) | 7-segment LCD | H7EC-N | H7EC-N-B | PNP/NPN universal DC
voltage input | 30 Hz <-> 1 kHz (switchable) | 7-segment LCD | H7EC-NV | H7EC-NV-B | 7-segment LCD with backlight | H7EC-NV-H | H7EC-NV-BH | AC/DC multi-voltage input | 20 Hz | 7-segment LCD | H7EC-NFV | H7EC-NFV-B |
|
| HTMLATR1 |
Item | H7EC-NV-_/H7EC-NV-_H | H7EC-NFV-_ | H7EC-N-_ |
|---|
Operating mode | Up type | Mounting method | Flush mounting | External connections | Screw terminals, optional wire-wrap terminals | Number of digits | 8 | Display | 7-segment LCD with or without backlight, zero suppression (character height: 8.6 mm) | Max. counting speed | 30 Hz/1 kHz | 20 Hz | 30 Hz/1 kHz | Case color | Light grey or black (-B models) | Attachment | Waterproof packing, flush mounting bracket | Supply voltage | Backlight model: 24 VDC (0.3 W max.)
(only for backlight) No-backlight model: Not required
(powered by built-in battery) | Not required (powered by built-in battery) | Count input | High (logic) level: 4.5 to 30 VDC Low (logic) level: 0 to 2 VDC
(input impedance: Approx. 4.7 kΩ) | High (logic) level:
24 to 240 VAC/VDC, 50/60 Hz Low (logic) level:
0 to 2.4 VAC/VDC, 50/60 Hz | No voltage input Maximum short-circuit impedance:
10 kΩ max. Short-circuit residual voltage: 0.5 V max. Minimum open impedance: 750 kΩ min. | Reset input | No voltage input Maximum short-circuit impedance:
10 kΩ max. Short-circuit residual voltage: 0.5 V max. Minimum open impedance: 750 kΩ min. | Minimum signal width | 20 Hz: 25 ms, 30 Hz: 16.7 ms, 1 KHz: 0.5 ms | Reset system | External reset and manual reset: Minimum signal width of 20 ms | Ambient temperature | Operating: -10 to 55°C (with no condensation or icing), storage: -25 to 65°C (with no condensation or icing) | Degree of protection | Front-panel: IP66, NEMA4, terminal block: IP20 | Battery life (reference) | 7 years min. with continuous input at 25°C (lithium battery) | Size in mm (H×W×D) | 24×48×55.5 |
|
