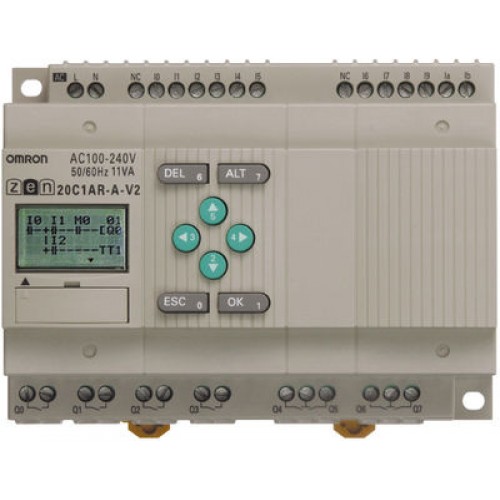

Программируемое реле ZEN-20C

Программируемое реле : ZEN-20C

Связаться с отделом продаж
+7 /727/ 349 3494

Описание

Характеристики

Расширенные средства гибкой автоматизации

Модули программируемого реле ZEN с 20 точками входов/выходов обеспечивают 12 выходов и 8 выходов (релейных или транзисторных) в одном модуле. Применение этих модулей дает возможность для решения гораздо большего числа задач автоматизации, для которых 10 точек входов/выходов’ просто недостаточно. Модули на 20 входов/выходов предлагаются в трех различных версиях, начиная от модели С1 с ЖК-дисплеем, программируемыми кнопками управления, календарем и часами, модели С2 со светодиодными индикаторами состояния до модели С3, аналогичной С1, только с фиксированным количеством входов/выходов.

Модели с 20 входами/ выходами ZEN-20C1/C2 возможно расширить до 44 выходов/выходов
Модели реле ZEN постоянного тока имеют аналоговый вход 0-10В=
Модели постоянного тока также обладают функцией 150Гц высокоскоростного счетчика.
Возможности расширения с модулями релейных или транзисторных выходов

Основная информация

HTMLATR1

Name	Number of I/O points	Inputs (I)/ power supply		Outputs (Q)		Type	LCD, buttons (B), calendar and clock	Analog input/ comparators (A)	8-digit counter (F)/ comparators (G)	No. of bits 16	No. of bits 8	Size in mm (H×W×D)	Order code
CPU units	20	12	100 to 240 VAC	8	Relays	LCD	yes	-	-	Work bits (M) Holding bits (H) Timers (T) Counters (C) Weekly timers (☐) LCD display (D) Timer/counter comparator (P)	Holding timers (#) Button input (B)	90×122.5×56	ZEN-20C1AR-A-V2
	Expandable up to 44 I/O		100 to 240 VAC			LED	-	-	-				ZEN-20C2AR-A-V2
			12 to 24 VDC			LCD	yes	yes / 4	yes / 4				ZEN-20C1DR-D-V2
						LED	-	yes / 4	yes / 4				ZEN-20C1DR-D-V2
					Transistors	LCD	yes	yes / 4	yes / 4				ZEN-20C1DT-D-V2
					Transistors	LED	-	yes / 4	yes / 4				ZEN-20C2DT-D-V2
	Fixed I/O		100 to 240 VAC		Relays	LCD	yes	-	yes / 4				ZEN-20C3AR-A-V2
	Fixed I/O		12 to 24 VDC		Relays	LCD	yes	yes / 4	yes / 4				ZEN-20C3DR-D-V2

HTMLATR2

Item	Specifications
Item	ZEN-20C_AR-A-V2	ZEN-20C_D _ -D-V2
Power supply voltage	100 to 240 VAC, 50/60 Hz	12 to 24 VDC (DC ripple rate: 5%)
Rated power supply voltage	85 to 264 VAC	10.8 to 28.8 VDC
Power consumption	11 VA max.	5 W max.
Inrush current	4 A max.	30 A max.
Ambient temperature	0°C to 55°C (-25°C to 55°C for ZEN-20C2 models (LED))
Ambient storage	-20°C to 55°C (-40°C to 75°C for ZEN-20C2 models (LED))
Control method	Stored program control
I/O control method	Cyclic scan
Programming language	Ladder diagram
Program capacity	96 lines (3 input conditions and 1 output per line)
LCD display	12 characters x 4 lines, with backlight (LCD-type CPU unit only)
Operation keys	8 (4 cursor keys and 4 operation keys) (LCD-type CPU unit only)
Super-capacitor holding time	2 days min. (25°C)
Battery life (ZEN-BAT01)	10 years min. (25°C)
Calendar & Clock function	Accuracy: ±15 s/month (at 25°C) if applicable
