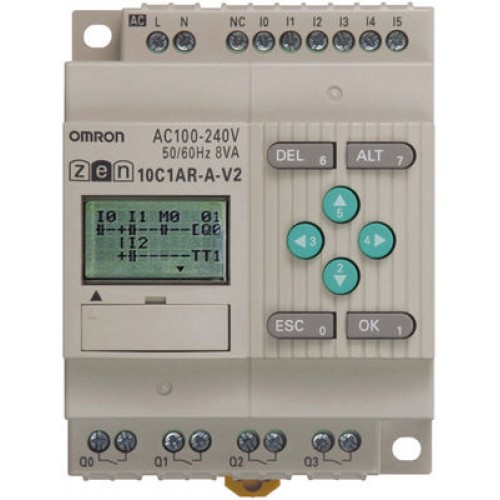

Программируемое реле ZEN-10C

  • Программируемое реле ZEN-10C
  • Программируемое реле : ZEN-10C

Связаться с отделом продаж
+7 /727/ 349 3494

Отправить заявку

Описание

Характеристики

Гибкий инструмент автоматизации

Благодаря возможности выбора из 4 различных модулей ЦПУ с 10 входами/выходами мы предлагаем идеальное решение для широкого спектра задач автоматизации. Две модели модулей (С1/С2) имеют возможности расширения до 34 входов/ выходов. Модель С3 имеет только 10 входов/выходов. Все модели на постоянный ток снабжены аналоговым входом и входом высокоскоростного счетчика до 150Гц. Модель С4 обладает коммуникационными возможностями.

  • Аналоговый вход в модулях со входом/питанием постоянного тока + высокоскоростной счетчик
  • Наличие RS-485 интерфейса у модуля ZEN-10C4
  • Возможности расширения с модулями релейных или транзисторных выходов
  • Лучший выбор для начала работы - наборы ZEN-Kits


Основная информация
HTMLATR

Name

Number of I/O points

Inputs (I)/
power supply

Outputs (Q)

Type

LCD, buttons (B), calendar and clock

Analog input/
comparators (A)

8-digit counter (F)/
comparators (G)

No. of bits 16

No. of bits 8

Size in mm (H×W×D)

Order code

CPU units

10
Expandable up to
34 I/O

6

100 to 240 VAC

4

Relays

LCD

yes

-

-

Work bits (M)
Holding bits (H)
Timers (T)
Counters (C)
Weekly timers (☐)
LCD display (D)
Timer/counter
comparator (P)

Holding timers (#)
Button input (B)

90×70×56

ZEN-10C1AR-A-V2

LED

-

-

-

ZEN-10C2AR-A-V2

12 to 24 VDC

LCD

yes

yes / 4

yes / 4

ZEN-10C1DR-D-V2

LED

-

yes / 4

yes / 4

ZEN-10C2DR-D-V2

Transistors

LCD

yes

yes / 4

yes / 4

ZEN-10C1DT-D-V2

LED

-

yes / 4

yes / 4

ZEN-10C2DT-D-V2

Fixed I/O

100 to 240 VAC

Relays

LCD

yes

-

yes / 4

ZEN-10C3AR-A-V2

12 to 24 VDC

LCD

yes

yes / 4

yes / 4

ZEN-10C3DR-D-V2

10
Expandable up to
33 I/O

100 to 240 VAC

3

LCD/Comm.

yes

-

yes / 4

ZEN-10C4AR-A-V2

12 to 24 VDC

yes

yes / 4

yes / 4

ZEN-10C4DR-D-V2

ZEN kit

Set containing CPU unit (ZEN-10C1AR-A-V2), connecting cable,
ZEN support software and manual.

ZEN-KIT01-EV4

Set containing CPU unit (ZEN-10C1DR-D-V2), connecting cable,
ZEN support software and manual.

ZEN-KIT02-EV4


HTMLATR1

Item

Specifications

ZEN-10C_AR-A-V2

ZEN-10C_D _ -D-V2

Power supply voltage

100 to 240 VAC, 50/60 Hz

12 to 24 VDC (DC ripple rate: 5%)

Rated power supply voltage

85 to 264 VAC

10.8 to 28.8 VDC

Power consumption

9 VA max.

4 W max.

Inrush current

3 A max.

30 A max.

Ambient temperature

0°C to 55°C (-25°C to 55°C for ZEN-10C2 models (LED))

Ambient storage

-20°C to 55°C (-40°C to 75°C for ZEN-10C2 models (LED))

Control method

Stored program control

I/O control method

Cyclic scan

Programming language

Ladder diagram

Program capacity

96 lines (3 input conditions and 1 output per line)

LCD display

12 characters x 4 lines, with backlight (LCD-type CPU unit only)

Operation keys

8 (4 cursor keys and 4 operation keys) (LCD-type CPU unit only)

Super-capacitor holding time

2 days min. (25°C)

Battery life (ZEN-BAT01)

10 years min. (25°C)

Calendar & Clock function

Accuracy: ±15 s/month (at 25°C)
