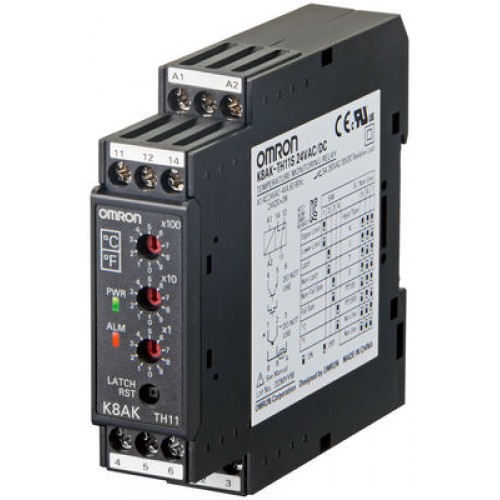

Контроллер температуры K8AK-TH

Контроллер температуры : K8AK-TH

Связаться с отделом продаж
+7 /727/ 349 3494

Описание

Характеристики

Недорогое компактное устройство для сигнализации аварий по температуре

Данное реле контроля температуры создано специально для слежения за возникновением нештатных температурных режимов и для защиты оборудования от перегрева. Устройство K8AK-TH, обеспечивающее контроль температуры, заключено в миниатюрный корпус шириной всего 22,5 мм.

Простая настройка функций посредством DIP-переключателя
Выбор защелкивания сигнала аварии и защита установленного задания
Несколько входов для подключения термопары или входа датчика Pt100 и Pt1000
Реле с перекидным контактом: выбор отказобезопасного режима
Светодиодный индикатор для сигнализации аварийных режимов

Основная информация

HTMLATR

Input type	Temperature setting range	Setting unit	Supply voltage	Size in mm (H×W×D)	Order code
Thermocouple/ Pt100 and Pt1000	0 to 999°C/F	1°C/F	100 to 240 VAC	90×22.5×100	K8AK-TH11S AC100-240
Thermocouple/ Pt100 and Pt1000	0 to 999°C/F	1°C/F	24 VAC/VDC		K8AK-TH11S AC/DC24
Thermocouple	0 to 1,800°C 0 to 3,200 °F 1	10°C/F	100 to 240 VAC		K8AK-TH12S AC100-240
Thermocouple	0 to 1,800°C 0 to 3,200 °F 1	10°C/F	24 VAC/VDC		K8AK-TH12S AC/DC24

HTMLATR1

Item		100 to 240 VAC 50/60 Hz	24 VAC 50/60 Hz or 24 VDC
Allowable voltage range		85 to 110% of power supply voltage
Power consumption		5 VA max.	2 W max. (24 VDC), 4 VA max. (24 VAC)
Sensor inputs	K8AK-TH11S	Thermocouple: K, J, T, E; platinum-resistance thermometer: Pt100, Pt1000
Sensor inputs	K8AK-TH12S	Thermocouple: K, J, T, E, B, R, S, PLII
Output relay		One SPDT relay (5 A at 250 VAC, resistive load)
External inputs (for latch setting)	Contact input	ON: 1 kΩ max., OFF: 100 kΩ min.
	Non-contact input	ON residual voltage: 1.5 V max., OFF leakage current: 0.1 mA max.
	Non-contact input	Leakage current: Approx. 10 mA
Setting method		Rotary switch setting (set of three switches)
Indicators		Power (PWR): Green LED, relay output (ALM): Red LED
Other functions		Alarm mode (upper limit/lower limit), output normally ON/OFF selection, output latch, setting protection, fail-safe operation selectable, temperature unit °C/°F
Ambient operating temperature		-20 to 55°C (with no condensation or icing)
Storage temperature		-25 to 65°C (with no condensation or icing)
Setting accuracy		±1% of full scale
Hysteresis width		2°C
Output relays (1 × SPDT, normally closed operation)	Resistive load	5 A at 250 VAC or at 30 VDC
	Maximum contact voltage	250 VAC or 30 VDC
	Maximum contact current	5 A
	Maximum switching capacity	1,250 VA, 150 W
	Mechanical life	10,000,000 operations
	Electrical life	50,000 operations at 5 A, 250 VAC or 30 VDC
Sampling cycle		100 ms
Weight		160 g
Degree of protection		IP20
Memory protection		Non-volatile memory (number or writes: 1,000,000)
Safety standards	Approved standards	EN 61010-1 (Pollution level 2, overvoltage category II)
Safety standards	Application standards	EN 61326-1, UL 61010-1, Korean Radio Waves Act (Act 10564), CSA:CAN/CSA C22.2 No.14, CCC: GB14048.5
Crimp terminals		Two solid wires of 2.5 mm2 or two ferrules of 1.5 mm2 with insulation sleeves can be tightened together
Case material		PC and ABS
Mounting		Mounted to DIN-rail
Size in mm (H×W×D)		90×22.5×100

Контроллер температуры K8AK-TH

Недорогое компактное устройство для сигнализации аварий по температуре
