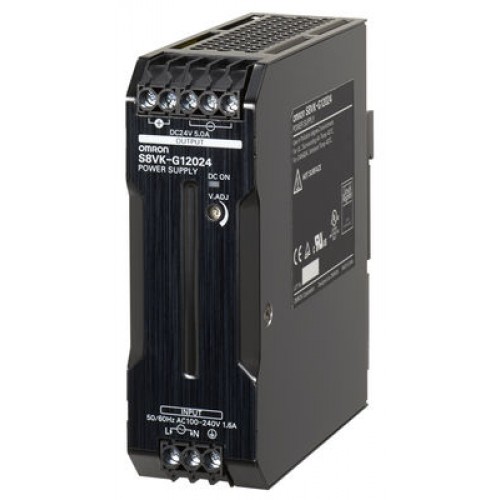

Источник питания S8VK-G
- Источник питания : S8VK-G
Связаться с отделом продаж
+7 /727/ 349 3494
Отправить заявку
Универсальный источник питания для Ваших
задач
Семейство устройств S8VK-G представлено в широком модельном ряде
от 15 до 480 Вт. Габариты источников питания серии S8VK на 13% меньше
аналогичных источников питания на рынке.
- Широкий
диапазон рабочих температур (от -40 до +70?C) гарантирует устойчивость
работы
- Два
комплекта выходных клемм постоянного тока (три для отрицательной клеммы)
упрощают подключение
- Высокая
эффективность (90%) снижает энергопотребление
- Функция
форсирования мощности (120%)
- Усовершенствованный
зажим для крепления на рейке DIN улучшает устойчивость к вибрации и
упрощает установку
| Основная информация |
| HTMLATR |
Type | Power ratings | Input voltage | Output voltage | Output current | Size (W × H × D) [mm] | Order code |
|---|
Standard models | Coated models |
|---|
Power supply
Single-phase | 15 W | 100 to 240 VAC
Allowable range:
85 to 264 VAC,
90 to 350 VDC,
2 phases less than 240 VAC | 5 V | 3 A | 22.5 × 90 × 90 | S8VK-G01505 | S8VK-G01505-400 | 12 V | 1.2 A | S8VK-G01512 | S8VK-G01512-400 | 24 V | 0.65 A | S8VK-G01524 | S8VK-G01524-400 | 30 W | 5 V | 5 A | 32 × 90 × 90 | S8VK-G03005 | S8VK-G03005-400 | 12 V | 2.5 A | S8VK-G03012 | S8VK-G03012-400 | 24 V | 1.3 A | S8VK-G03024 | S8VK-G03024-400 | 60 W | 12 V | 4.5 A | 32 × 90 × 110 | S8VK-G06012 | S8VK-G06012-400 | 24 V | 2.5 A | S8VK-G06024 | S8VK-G06024-400 | 120 W | 24 V | 5 A | 40 × 125 × 113 | S8VK-G12024 | S8VK-G12024-400 | 240 W | 24 V | 10 A | 60 × 125 × 140 | S8VK-G24024 | S8VK-G24024-400 | 48 V | 5 A | S8VK-G24048 | S8VK-G24048-400 | 480 W | 24 V | 20 A | 95 × 125 × 140 | S8VK-G48024 | S8VK-G48024-400 | 48 V | 10 A | S8VK-G48048 | S8VK-G48048-400
|
|
| HTMLATR1 |
Item | 15 W | 30 W | 60 W | 120 W | 240 W | 480 W |
|---|
Efficiency (Typ. at 230 VAC) | 80% (24 V) | 86% (24 V) | 88% (24 V) | 89% (24 V) | 92% (24 V) | 93% (24 V) | Input | Rated input voltage | 100 to 240 VAC | Allowable range | 85 to 264 VAC, 90 to 350 VDC. 2 phases less than 240 VAC | Output | Voltage adjustment range (with V.ADJ) | -10% to 15% | Input variation influence | 0.5% max. (at 85 to 264 VAC input, 100% load) | Load variation Influence | 3.0% max. (5 V), 2.0% max. (12 V), 1.5% max. (24, 48 V), at 0% to 100% load | Temperature variation influence | 0.05%/°C max. | Overload protection | Yes, 130% of rated current typ. | Power Boost | 120% of rated current | Overvoltage protection | Yes | Operating ambient temperature | −40 to 70°C (−40 to 158°F) | Series operation | Yes, up to 2 units | Parallel operation | Yes, up to 2 units | EMI | Conforms to EN 61204-3, EN 55011 Class B | EMS | Conforms to EN 61204-3 high severity levels | Harmonic current emissions | Conforms to EN 61000-3-2 | Approved standards | UL: UL 508 (Listing), UL 60950-1, cUL: CSA C22.2 No. 107.1 and No. 60950-1,
UL 1310 Class 2 output for 15 W, 30 W, 60 W
EN/VDE: EN 50178 (=VDE0160), EN 60950-1 (=VDE0805),
Lloyd’s Register ANSI/ISA 12.12.01 | Fulfilled standards | SELV (EN 60950-1/EN 50178/UL 60950-1), PELV(EN 60204-1,EN 50178),
Safety of power transformers (EN 61558-2-16), EN 50274 for terminal parts | Degree of protection | IP20 by EN/IEC 60529 |
|
