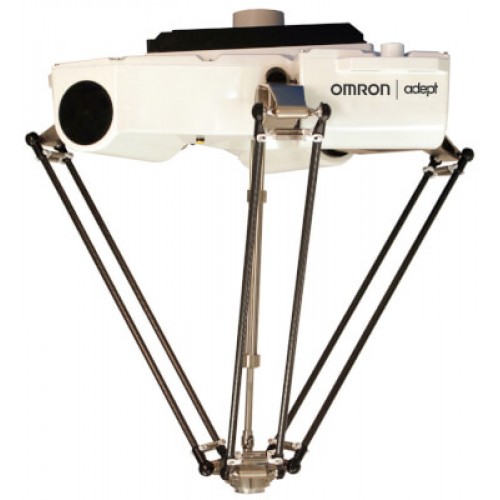

Робот Hornet

  • Робот Hornet
  • Робот : Hornet

Связаться с отделом продаж
+7 /727/ 349 3494

Отправить заявку

Описание

Характеристики

Параллельный робот — идеальное решение для
пищевой, фармацевтической и медицинской отрасли

  • Поддержка Ethernet для управления роботом с использованием того же языка программирования (IEC 61131-3), что используется в универсальных контроллерах NX/NJ
  • Усилитель и контроллер встроены в робот для сокращения кабельных соединений
  • Слежение за конвейером вплоть до скорости 1,4 м/с
  • Конструкция рассчитана на высокую нагрузку для манипулирования одновременно несколькими грузами
  • Снижение стоимости монтажа и уменьшение вибрации робота
  • Рабочая зона 1130 мм
  • Грузоподъемность до 8 кг
  • Степень защиты IP65*2

Основная информация
HTMLATR

Type

Overview

Purpose

Bundled accessories

Order code

Hornet 565

3 axes

Robot + eAIB with fully integrated controller

Typical for use in single robot system

  • XSYS cable with jumpers, 2 m/6 ft (13323-000)
  • Front panel kit (90356-10358)

17201-45600

3 + 1 axes

17201-45604

Hornet 565 Add-On

3 axes

Robot + eAIB required connection cables

Typically added to systems with an existing SmartController EX to create multi-robot systems

  • XSYS cable with jumpers, 2 m/6 ft (13323-000)
  • XSYS cable, 5 m/15 ft (11585-000)
  • DB9 splitter (00411-000)
  • 1394 latch cable, 5 m/15 ft (13632-045)
  • eV+ license to connect to controller (14529-103)

17203-45600

3 + 1 axes

17203-45604

HTMLATR1

Product name

Hornet

Size

565

Type

3 axes

3 + 1 axes

Model

1720 ⬜ -45600

1720 ⬜ -45604

Number of axes

3

4

Mounting

Inverted

Working volume

X,Y axis (stroke)

1130 mm

Z axis (stroke)

425 mm

θ axis (rotation angle)

±360°

Maximum Payload

8 kg

3 kg

Repeatability

±0.10 mm

Cycle times, sustained
(at 20°C ambient)

Payload 0.1 kg

0.32 s

0.35 s

Payload 1.0 kg

0.34 s

0.37 s

Payload 3.0 kg

0.38 s

0.42 s

Power requirements

24 VDC: 6 A

200 to 240 VAC: 10 A, single-phase

Protection

Base

IP65

Platform

IP67

Environment requirements

Ambient temperature

1 to 40°C

Humidity range

5 to 90% (non-condensing)

Weight

52 kg

Basic configuration

Controller

eAIB

On-board I/O (Input/Output)

12/8

Conveyor tracking input

2

RS-232C serial communications port

1

Programming environment

ACE, PackXpert, PLC

ACE Sight

Yes

ePLC Connect

Yes

ePLC I/O

Yes

Connectable controller

SmartController EX, NX/NJ Series
