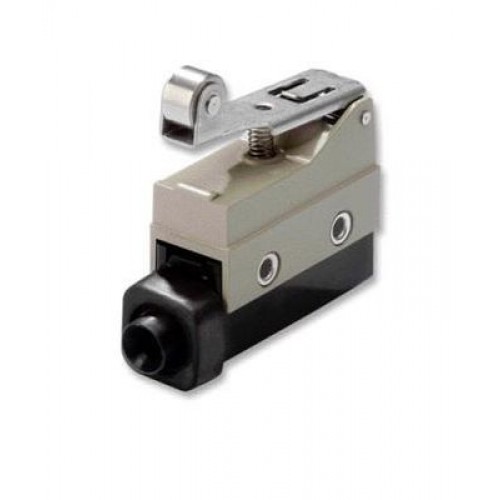

Концевой выключатель в компактном металлическом корпусе с блоком клемм

Компактный размер и блок клемм с кабельным выходом с боковой стороны позволяют устанавливать выключатель в условиях ограниченного пространства и предпочтительного подключения проводов к клеммам. Прочная и герметичная конструкция корпуса обеспечивает высокую степень защиты, а исполнительные механизмы с небольшим усилием делают концевые выключатели ZC идеальными для переключения небольших или легких объектов.

  • Блок клемм для подключения проводки с кабельным выходом с боковой стороны
  • Исполнительные механизмы с небольшим усилием для переключения небольших или легких объектов
  • Прочный металлический корпус с классом защиты IP67


Основная информация
HTMLATR

Actuator type

Connection method

Order code



Plunger

Terminal block with side facing cable exit (left/right changeable) for cables dia 8.5 to 10.5 mm

ZC-D55



Plunger with M14 mounting

ZC-Q55



Sealed roller plunger

ZC-N2255



Roller plunger with M14 mounting

ZC-Q2255



Sealed cross roller plunger

ZC-N2155



Cross roller plunger with M14 mounting

ZC-Q2155



Hinge lever - 50R

ZC-W55

Hinge lever - 70R

ZC-W155



Hinge roller lever - 50R

ZC-W255

Hinge roller lever - 70R

ZC-W2155


HTMLATR1

Durability

Mechanical

10.000.000 operations min

Electrical

500.000 operations min

Operating speed

Plunger

0.05 mm/s to 0.5 m/s

Operating frequency

Mechanical

120 operations/min

Electrical

20 operations/min

Insulation resistance

100 M Ω min (at 500VDC)

Contact resistance (initial)

15 m Ω max

Dielectric strength

1,000 VAC, 50/60 Hz for 1 min between non-continuous terminals

2,000 VAC, 50/60 Hz for 1 min between each terminal and non-current-carrying metal part

Vibration resistance

Malfunction

10 to 55 Hz, 1.5 mm double amplitude

Shock resistance

Destruction

1,000 m/s² min

Malfunction

300 m/s² min

Ambient temperature

Operating

-10 to 80°C (with no icing)

Ambient humidity

Operating

35% to 95% RH

Degree of protection

IEC 60529: IP67

HTMLATR2

Category

AC-12 10A/250 VAC

Rated insulation voltage

1,000 VAC

Short circuit protective device

10A fuse type gG (IEC60269)

Protection against electrical shock

Class II
