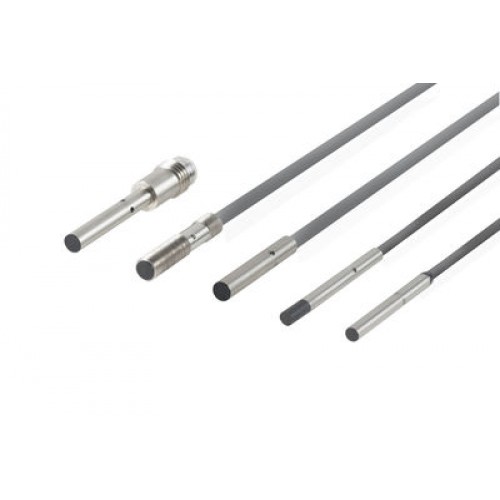

Индуктивный датчик µPROX E2E

Индуктивный датчик : µPROX E2E

Связаться с отделом продаж
+7 /727/ 349 3494

Описание

Характеристики

Бесконтактные датчики малого диаметра для высокоточного обнаружения

Новейшая индуктивная технология Omron теперь применяется для нового ассортимента индуктивных датчиков малого диаметра. Новый µPROX E2E обеспечивает прецизионное обнаружение и допускает установку даже в самых ограниченных пространствах. Линейка продуктов расширилась за счет добавления неэкранированных моделей и версий с гибкими выводами.

Миниатюрные размеры: 3; 4; 6,5 мм и диаметры M4, M5
Высокая частота 5 кГц: пригодны для скоростного подсчета
Все размерные модификации доступны также в неэкранированном исполнении
Водонепроницаемость IP67
Хорошо видимые индикаторы

Основная информация

HTMLATR

Size			Sensing distance	Connection	Output configuration	Order code
Size			Sensing distance	Connection	Output configuration	Operation mode NO	Operation mode NC
dia 3 mm	¢		0.8 mm	PW	PNP	E2E-C03SR8-WC-B1 2M OMS	E2E-C03SR8-WC-B2 2M OMS
	¢		0.8 mm	PW	NPN	E2E-C03SR8-WC-C1 2M OMS	E2E-C03SR8-WC-C2 2M OMS
		¢	2 mm	PW	PNP	E2E-C03N02-WC-B1 2M OMS	E2E-C03N02-WC-B2 2M OMS
		¢	2 mm	PW	NPN	E2E-C03N02-WC-C1 2M OMS	E2E-C03N02-WC-C2 2M OMS
M4	¢		0.8 mm	PW	PNP	E2E-S04SR8-WC-B1 2M OMS	E2E-S04SR8-WC-B2 2M OMS
	¢		0.8 mm	PW	NPN	E2E-S04SR8-WC-C1 2M OMS	E2E-S04SR8-WC-C2 2M OMS
		¢	2 mm	PW	PNP	E2E-S04N02-WC-B1 2M OMS	E2E-S04N02-WC-B2 2M OMS
		¢	2 mm	PW	NPN	E2E-S04N02-WC-C1 2M OMS	E2E-S04N02-WC-C2 2M OMS
dia 4 mm	¢		1.2 mm	PW	PNP	E2E-C04S12-WC-B1 2M OMS	E2E-C04S12-WC-B2 2M OMS
	¢		1.2 mm	PW	NPN	E2E-C04S12-WC-C1 2M OMS	E2E-C04S12-WC-C2 2M OMS
		¢	3 mm	PW	PNP	E2E-C04N03-WC-B1 2M OMS	E2E-C04N03-WC-B2 2M OMS
		¢	3 mm	PW	NPN	E2E-C04N03-WC-C1 2M OMS	E2E-C04N03-WC-C2 2M OMS
M5	¢		1.2 mm	PW	PNP	E2E-S05S12-WC-B1 2M OMS	E2E-S05S12-WC-B2 2M OMS
	¢		1.2 mm	PW	NPN	E2E-S05S12-WC-C1 2M OMS	E2E-S05S12-WC-C2 2M OMS
		¢	3 mm	PW	PNP	E2E-S05N03-WC-B1 2M OMS	E2E-S05N03-WC-B2 2M OMS
		¢	3 mm	PW	NPN	E2E-S05N03-WC-C1 2M OMS	E2E-S05N03-WC-C2 2M OMS
dia 6.5 mm	¢		2 mm	PW	PNP	E2E-C06S02-WC-B1 2M OMS	E2E-C06S02-WC-B2 2M OMS
				PW	NPN	E2E-C06S02-WC-C1 2M OMS	E2E-C06S02-WC-C2 2M OMS

HTMLATR1

Item		dia. 3/M4		dia. 4/M5		dia. 6.5
Item		E2E-C03S/-S04S	E2E-C03N/-S04N	E2E-C04S/-S05S	E2E-C04N/-S05N	E2E-C06S	E2E-C06N
Sensing distance		0.8 mm±10%	2.0 mm±10%	1.2 mm±10%	3.0 mm±10%	2.0 mm±10%	4 mm±10.%
Setting distance		0 to 0.56 mm	0 to 1.4 mm	0 to 0.84 mm	0 to 2.1 mm	0 to 1.4 mm	0 to 2.8 mm
Response frequency		5 kHz	3 kHz	4 kHz	2 kHz	3 kHz	4 kHz
Supply voltage		10 to 30 VDC
Current consumption		≤10 mA
Max. control output		≤50 mA		≤100 mA		≤200 mA
Residual output voltage		≤2 V
Ambient temperature range		-25 to 70°C
Ambient temperature fluctuation		≤15%
Degree of protection		IEC 60529 IP67
Material	Case	Stainless steel (SUS303)
Material	Sensing surface	Heat-resistant ABS

Индуктивный датчик µPROX E2E

Бесконтактные датчики малого диаметра для высокоточного обнаружения
