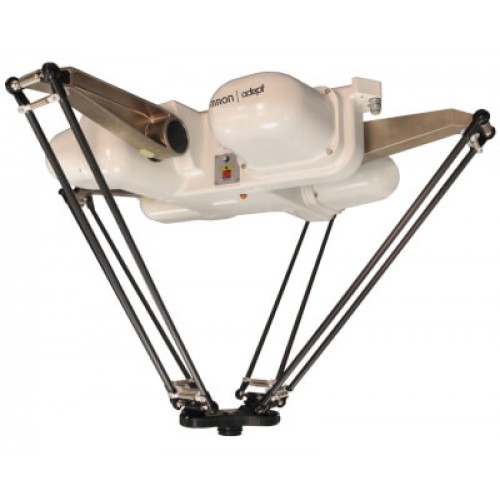

Параллельный четырехосевой робот
обеспечивает высокую скорость и точность

  • Поддержка Ethernet для управления роботом с использованием того же языка программирования (IEC 61131-3), что используется в универсальных контроллерах NX/NJ
  • Равномерное распределение нагрузки робота благодаря четырехосевому манипулятору
  • Высокая скорость транспортировки и сборки
  • Конструкция рассчитана на высокую нагрузку для манипулирования одновременно несколькими грузами
  • Модель 650HS допущена USDA для работы с пищевым сырьем
  • Модели с рабочей зоной 1300 и 1600 мм
  • Грузоподъемность до 15 кг
  • Степень защиты IP65 (IP66 у модели HS)

Основная информация
HTMLATR

Type

Gripper

Overview

Purpose

Bundled accessories

Order code

Quattro 800H with SmartController EX

P30

Robot + eAIB +
SmartController EX + required connection cables

Typical for use in single robot system and multi-robot systems

  • XSYS cable with jumpers, 2 m/6 ft (13323-000)
  • SmartController EX (09200-000)
  • XSYS cable, 5 m/15 ft (11585-000)
  • 1394 latch cable, 5 m/15 ft (13632-045)
  • Front panel kit (90356-10358)
  • eV+ license to connect to controller (14529-103)

17214-26300

P31

17214-26301

P32

17214-26302

P34

17214-26304

Quattro 800H Add-On

P30

Robot + eAIB + required connection cables

Typically added to systems with an existing SmartController EX to create multi-robot systems

  • XSYS cable with jumpers, 2 m/6 ft (13323-000)
  • XSYS cable, 5 m/15 ft (11585-000)
  • DB9 splitter (00411-000)
  • 1394 latch cable, 5 m/15 ft (13632-045)
  • eV+ license to connect to controller (14529-103)

17213-26300

P31

17213-26301

P32

17213-26302

P34

17213-26304

HTMLATR1

Product name

Quattro

Size

800

650

Type

H

H

HS

Model

1721 ⬜ -2630 ⬜

1721 ⬜ -2600 ⬜

1721 ⬜ -2601 ⬜

Number of axes

4

Mounting

Inverted

Working volume

X,Y axis (stroke)

1600 mm

1300 mm

Z axis (stroke)

500 mm

θ axis (rotation angle)

0° (fixed) (P30)

±46.25° (P31)

±92.5° (P32)

±185° (P34)

Maximum Payload

4 kg (P30: 10 kg)

6 kg (P30: 15 kg)

3 kg (P30: 12 kg)

Repeatability

±0.10 mm

Cycle times, sustained
(at 20°C ambient)

Payload 0.1 kg

0.33 s

, 0.48 s

0.30 s

, 0.46 s

Payload 1.0 kg

0.38 s

, 0.50 s

0.36 s

, 0.47 s

Payload 2.0 kg

0.40 s

, 0.55 s

0.37 s

, 0.52 s

Payload 4.0 kg

0.45 s

, 0.62 s

0.41 s

, 0.58 s

Payload 6.0 kg

0.43 s

, 0.61 s

Power Requirements

24 VDC: 11 A (eAIB, SmartController)

200 to 240 VAC: 10 A, single-phase

Protection

Base

IP65 (with optional cable sealing kit)

IP66

Tooling

IP67

Environment

Requirements

Ambient Temperature

1 to 40°C

Humidity Range

5 to 90% (non-condensing)

Weight

117 kg

USDA-Accepted for meat and poultry processing

Yes

Basic configuration

Controller

SmartController EX

On-board I/O (Input/Output)

12/8

Conveyor tracking input

4

RS-232C serial communications port

3

1

Programming environment

ACE, PackXpert, PLC

ACE Sight

Yes

ePLC Connect

Yes

ePLC I/O

Yes

Connectable controller

SmartController EX, NX/NJ Series
