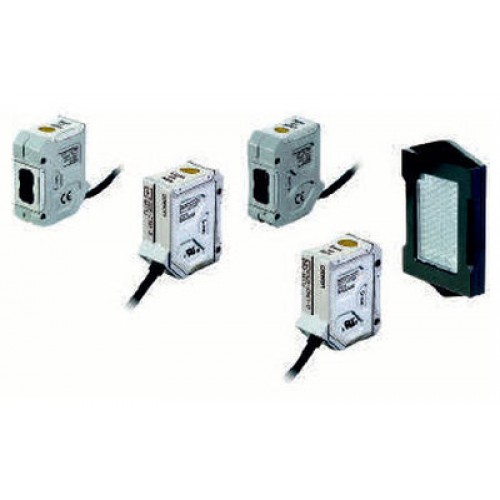

Фотоэлектрический датчик E3ZR-C

  • Фотоэлектрический датчик E3ZR-C
  • Фотоэлектрический датчик : E3ZR-C

Связаться с отделом продаж
+7 /727/ 349 3494

Отправить заявку

Описание

Характеристики

Компактный и прочный датчик, устойчивый к смазочно-охлаждающим жидкостям

Датчик E3ZR-C выполнен в прочном корпусе из нержавеющей стали для жестких условий эксплуатации. Специальная конструкция датчика обеспечивает стойкость к смазочно-охлаждающим жидкостям. Благодаря светодиоду большой мощности датчик обладает исключительными рабочими характеристиками и высокой точностью оптической системы.

  • Технологии уплотнения исключают зазоры и предотвращают проникновение смазочно-охлаждающих жидкостей
  • Кабели с оболочкой из фторкаучука обладают повышенной стойкостью к смазочно-охлаждающим жидкостям
  • Маслостойкость в соответствии с IP67G
  • Компактный корпус из нержавеющей стали повышенной прочности


Основная информация
HTMLATR

Sensor type

Sensing distance
(Red light)

Operation mode

Connection method

Order code









NPN output

PNP output

Through-beam
(Emitter + Receiver)



30 m

Light
ON

2 m

E3ZR-CT61L 2M

(Emitter E3ZR-CT61L-L 2M

Receiver E3ZR-CT61L-D 2M)

E3ZR-CT81L 2M

(Emitter E3ZR-CT81L-L 2M

Receiver E3ZR-CT81L-D 2M)

E3ZR-CT61L-M1TJ 0.3M

(Emitter E3ZR-CT61L-L-M1TJ 0.3M

Receiver E3ZR-CT61L-D-M1TJ 0.3M)

E3ZR-CT81L-M1TJ 0.3M

(Emitter E3ZR-CT81L-L-M1TJ 0.3M

Receiver E3ZR-CT81L-D-M1TJ 0.3M)

Dark
ON

2 m

E3ZR-CT61D 2M

(Emitter E3ZR-CT61D-L 2M

Receiver E3ZR-CT61D-D 2M)

E3ZR-CT81D 2M

(Emitter E3ZR-CT81D-L 2M

Receiver E3ZR-CT81D-D 2M)

E3ZR-CT61D-M1TJ 0.3M

(Emitter E3ZR-CT61D-L-M1TJ 0.3M

Receiver E3ZR-CT61D-D-M1TJ 0.3M)

E3ZR-CT81D-M1TJ 0.3M

(Emitter E3ZR-CT81D-L-M1TJ 0.3M

Receiver E3ZR-CT81D-D-M1TJ 0.3M)

Retro-reflective
with M.S.R. function



2.5 m

 (100 mm)

Light
ON

2 m

E3ZR-CR61L 2M

E3ZR-CR81L 2M

E3ZR-CR61L-M1TJ 0.3M

E3ZR-CR81L-M1TJ 0.3M

Dark
ON

2 m

E3ZR-CR61D 2M

E3ZR-CR81D 2M

E3ZR-CR61D-M1TJ 0.3M

E3ZR-CR81D-M1TJ 0.3M

Diffuse-reflective



0.5 m

Light
ON

2 m

E3ZR-CD61L 2M

E3ZR-CD81L 2M

E3ZR-CD61L-M1TJ 0.3M

E3ZR-CD81L-M1TJ 0.3M

Dark
O

HTMLATR1

Item

Through-beam

Retro-reflective with M.S.R. function

Diffuse-reflective



NPN output

E3ZR-CT61_ (-M1TJ)

E3ZR-CR61_ (-M1TJ)

E3ZR-CD61_ (-M1TJ)

PNP output

E3ZR-CT81_ (-M1TJ)

E3ZR-CR81_ (-M1TJ)

E3ZR-CD81_ (-M1TJ)

Directional angle

Emitter, Receiver: 3° to 15°

(Distance between emitter and receiver. Rated sensing distance)

Sensor: 2° to 10°

Reflector: 30° (Distance to reflector. Rated sensing distance)

Light source
(wave length)

Red LED
(624 nm)

Red LED
(680 nm)

Red LED
(624 nm)

Power supply voltage

12 to 24 VD±10%, ripple (p-p): 10% max.

Protective circuits

Reversed power supply polarity protection, output short-circuit protection, and reversed output polarity protection

Reversed power supply polarity protection, output short-circuit protection, reversed output polarity protection, and mutual interference prevention function (with up to two Units)

Response time

Operate or reset: 1 ms max.

Ambient
temperature

Operating

−25 to 55°C

Storage

−40 to 70°C (with no icing or condensation)

Degree of protection

IP67 (IEC 60529) and IP67G

 (JIS C 0920 Annex 1)

Passed OMRON's Oil-resistant Component Evaluation Standards

(Cutting oil type: specified in JIS K 2241:2000; Temperature: 35°C max.)

Material

Case

SUS316L

Cable

Fluororesin

Lens

Methacrylate resin (Oil-resistant high molecular weight type)

Indicator

Polyetherimide resin
