Фотоэлектрический датчик E3F1

Фотоэлектрический датчик : E3F1

Связаться с отделом продаж
+7 /727/ 349 3494

Описание

Характеристики

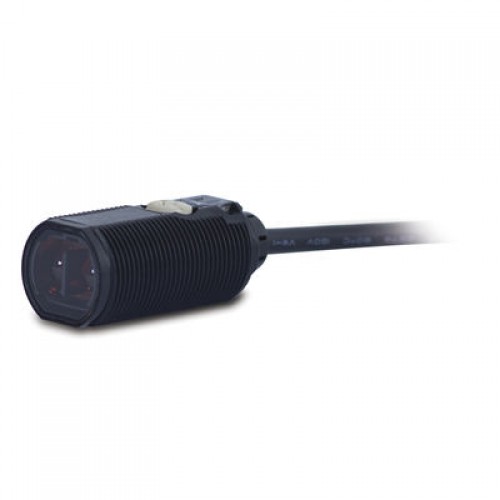

Стандартный фотоэлектрический датчик M18 с лучшим соотношением цены и качества

Серия Omron E3F1представляет собой фотоэлектрические датчики размера M18 лучшего качества по конкурентоспособной цене. Они отличаются компактным корпусом, аналогичным корпусу E3FA, и соответствуют всем требованиям стандартных промышленных применений.

Яркий видимый светодиодный индикатор красного цвета, упрощающий выравнивание датчика
Компактный и прочный корпус упрощает интеграцию в оборудование
Надежная работа в любых промышленных условиях

Основная информация

HTMLATR

Sensor type	Sensing distance	Connection method				Order code
Sensor type	Sensing distance					NPN output	PNP output
Through-beam	15 m	-	-	2 m	-	E3F1-TN11 2M 1	E3F1-TP11 2M 1
Through-beam	15 m	-	¢	-	-	E3F1-TN21 1	E3F1-TP21 1
Retro-reflective 2	0.1 to 3 m (with E39-R1S)	-	-	2 m	-	E3F1-RN11 2M	E3F1-RP11 2M
Retro-reflective 2	0.1 to 3 m (with E39-R1S)	-	¢	-	-	E3F1-RN21	E3F1-RP21
Diffuse-reflective	100 mm	-	-	2 m	-	E3F1-DN11 2M	E3F1-DP11 2M
	100 mm	-	¢	-	-	E3F1-DN21	E3F1-DP21
	300 mm	-	-	2 m	-	E3F1-DN12 2M	E3F1-DP12 2M
	300 mm	-	¢	-	-	E3F1-DN22	E3F1-DP22

HTMLATR1

	Sensing method		Through-beam	Retro-reflective	Diffuse-reflective
Model	NPN output	Pre-wired	E3F1-TN11 2M	E3F1-RN11 2M	E3F1-DN11 2M	E3F1-DN12 2M
	NPN output	M12 Connector	E3F1-TN21	E3F1-RN21	E3F1-DN21	E3F1-DN22
	PNP output	Pre-wired	E3F1-TP11 2M	E3F1-RP11 2M	E3F1-DP11 2M	E3F1-DP12 2M
Item	PNP output	M12 Connector	E3F1-TP21	E3F1-RP21	E3F1-DP21	E3F1-DP22
Sensing distance			15 m	0.1 to 3 m	100 mm	300 mm
Light source (wavelength)			Red LED (624 nm)
Power supply voltage			10 to 30 VDC (include voltage ripple of 10%(p-p) max.)
Operation mode			Light-ON/Dark-ON selectable by wiring
Sensitivity adjustment			One-turn adjuster
Protection circuits			Reversed power supply polarity protection, Output short-circuit protection and Reversed output polarity protection
Response time			0.5 ms
Ambient temperature		Operating	-25 to 55°C
Ambient temperature		Storage	-30 to 70°C (with no icing or condensation)
Degree of protection			IEC: IP66
Material	Case		ABS
Material	Lens and Display		PMMA
