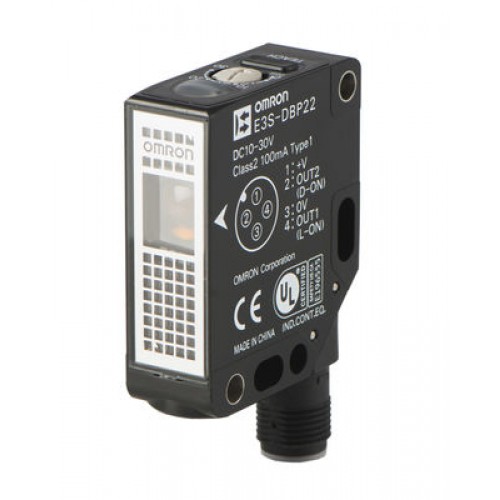

Фотоэлектрический датчик E3S-DB

Фотоэлектрический датчик : E3S-DB

Связаться с отделом продаж
+7 /727/ 349 3494

Описание

Характеристики

Датчик для обнаружения прозрачных объектов

Датчик E3S-DB обеспечивает самое надежное определение всех типов прозрачных объектов, например, ПЭТ бутылок, стеклянных бутылок или прозрачных контейнеров.

Самое надежное определение любыхпрозрачных объектов
Интеллектуальное обучение обеспечивает быструю настройку и оптимальную настройку пороговых значений
Модели с узким лучом определяют самые маленькие зазоры
Специальный датчик для пищевой отрасли и индустрии напитков

Основная информация

HTMLATR

Sensor type			Sensing distance recommended (max.)	Connection method				Order code 1
Sensor type			Sensing distance recommended (max.)				2	NPN output	PNP output
Retro-reflective with MSR function	Smart teach	Standard	3.5 m (4.5 m) 3	-	-	¢	-	E3S-DBN11 2M	E3S-DBP11 2M
				-	¢	-	-	E3S-DBN21	E3S-DBP21
				-	-	-	¢	E3S-DBN31	E3S-DBP31
		Narrow beam 4	0.5 m (0.7 m) 5	-	-	¢	-	E3S-DBN12 2M	E3S-DBP12 2M
				-	¢	-	-	E3S-DBN22	E3S-DBP22
				-	-	-	¢	E3S-DBN32	E3S-DBP32
	Trimmer	Standard	3.5 m (4.5 m) 3	-	-	¢	-	E3S-DBN11T 2M	E3S-DBP11T 2M
				-	¢	-	-	E3S-DBN21T	E3S-DBP21T
				-	-	-	¢	E3S-DBN31T	E3S-DBP31T
		Narrow beam 4	0.5 m (0.7 m) 5	-	-	¢	-	E3S-DBN12T 2M	E3S-DBP12T 2M
				-	¢	-	-	E3S-DBN22T	E3S-DBP22T
				-	-	-	¢	E3S-DBN32T	E3S-DBP32T

HTMLATR1

	Sensing method	Retro-reflective with MSR function
Model	NPN output	E3S-DBN_1	E3S-DBN_1T	E3S-DBN_2	E3S-DBN_2T
Item	PNP output	E3S-DBP_1	E3S-DBP_1T	E3S-DBP_2	E3S-DBP_2T
Sensing distance, typ. max		0 to 4.5 m (with E39-R8)		0 to 700 mm (with E39-R21)
Sensing distance, recommended		0 to 3.5 m (with E39-R8)		0 to 500 mm (with E39-R21)
Light source (wavelength)		Red LED (624 nm)
Power supply voltage		10 to 30 VDC, including 10% ripple (p-p)
Operating modes		OUT1: L-ON/OUT2: D-ON (antivalent output)
Protection circuits		Reversed power supply polarity protection, Output short-circuit protection, Reversed output polarity protection, Missconnection protection, Mutual interference suppression
Response time		0.5 ms
Sensitivity adjustment		SmartTeach	11-turn trimmer	SmartTeach	11-turn trimmer
Degree of protection		IEC: IP67, DIN 40050-9: IP69K
Connection method		Pre-wired cable (standard length: 2 m) or M12 4-pin connector or Pigtail (0.3 m/M12 4-pin)
Indicators		Light indicator (orange), Stability indicator (green)
