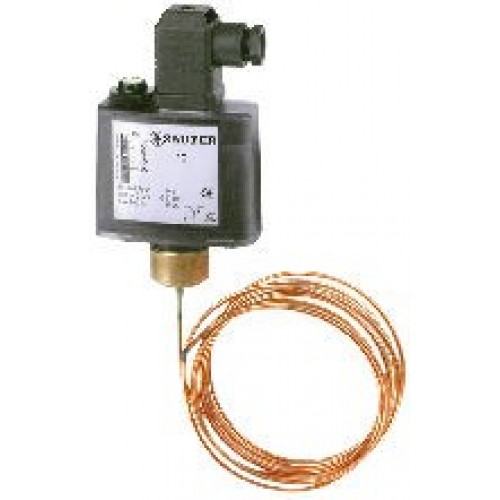

Термостат TFL201

TFL: Монитор/ограничитель защиты от замерзания с капиллярным датчиком

Применяется для контроля оборудования с большими поверхностями (калориферы, водопро- воды и воздуховоды) при температурах ниже нуля. Компактное устройство для монтажа на стены; с прозрачной противоударной крышкой из тер- мопластика; пломбируемой ручкой настройки уставки со шкалой для нижней точки переключе- ния; микропереключателем с однополюсными переключаемыми позолоченными контактами из серебра; медным капиллярным измерительным элементом с направляющей втулкой и 3-мя креплениями. Встроенный в корпус кабельный разьём (входит в поставку); крепежная скоба (входит в поставку); защита от прикосновения по EN 60730. Для гибкого кабеля с внешним диа- метром 6 - 10 мм. Допустимая температура датчика -20…200°C.

Принцип работы

Контакты 1-3 нормально закрыты. Как только температура падает ниже нижней точки переключения (установленная величина), контакты переключаются из положения 1-3 в 1-2. Когда температура превышает верхнюю точку переключения, контакты переключаются из 1-2 обратно в 1-3. F021 ограничитель с механической блокировкой Когда температура опять повышается на величину разницы переключения (гистерезиса) Xsd, контакты можно вручную переключить из положения 1-2 в 1-3 (кнопкой перезапуска).
