Термостат TFC7B

TFC: Монитор защиты от замерзания с капиллярным датчиком

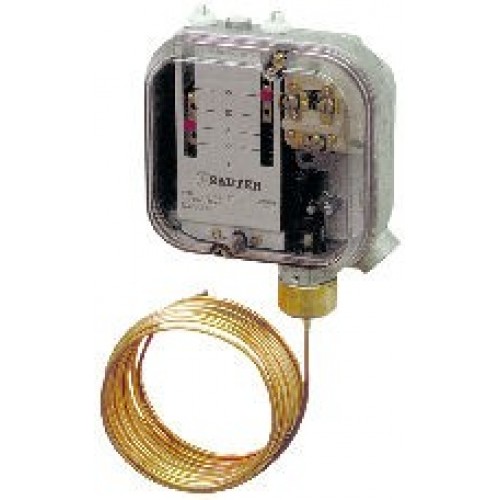

Применяется для контролирования температуры в калориферах (со стороны воздушного потока), водопроводных трубах и воздуховодах. Разработан специально для помещений с повышенным уровнем вибрации. Водонепроницаемый корпус из легкого металла, монтируется на стены; прозрачная противоударная крышка из термопластика; раздельные (пломбируемые) ручки настройки верхней и нижней точек переключения; медный капиллярный измерительный элемент (6 м длиной); направляющая втулка и 5 патронов для крепления капиллярной трубки; виброустойчивый переключатель, с однополюсными переключаемыми позолоченными контактами из серебра; винтовые клеммы для провода до 2.5 мм2; кабельный вход для Pg 13.5

Принцип работы

Как только температура превысит верхнюю точку переключения (которая устанавливается на правой шкале), контакты из положения 1-2 переключаются в положение 1-3. При падении температуры ниже нижней точки переключения (которая устанавливается на левой шкале), контакты переключаются из 1-3 в 1-2. Предварительно растянутая пружина виброустойчивого переключателя предотвращает переключающий механизм от преждевременного срабатывания (пока не будет достигнута точка переключения). Это гарантирует полное замыкание контактов именно в точке переключения, даже если процесс идет очень медленно.

Техническое приложение

RC - цепь под индуктивной нагрузкой B03772 Для оптимальной электрической схемы с RC, ссылайтесь на спецификацию поставленную изготовит- лями реле, контакторов и т.п.. Если такие не доступны, следующий чисто практический метод может быть применён для того, чтобы уменьшать индуктивную нагрузку: • Емкость цепи RC (мF) равняется или больше, чем текущая рабочая (A). • Сопротивление цепи RC (Ω) - приблизительно равно сопротивлению катушки (Ω).
