Датчик температуры EGT354, 356

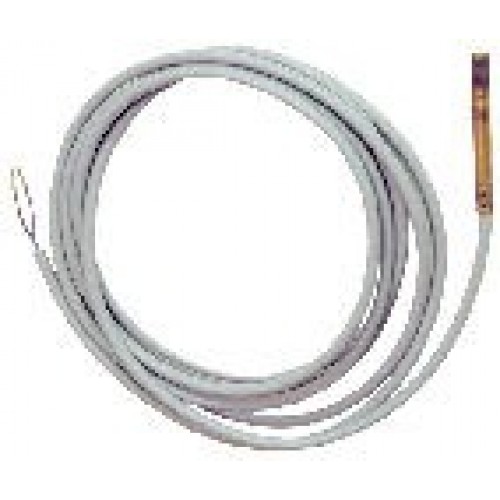

EGT 354 и 356: Температурные датчики кабельного типа Для измерения температуры в помещениях, воздуховодах или на поверхностях. Для монтажа на трубы и в контейнерах используются защитные трубки LW 7 (гильзы), для установки на по- верхностях используется крепежный комплект (аксессуар). Для непосредственного подсоеди- нения датчика к контроллеру при небольшом расстоянии между ними. Датчик из никелевой фольги, согласно DIN 43760, в медной трубке ∅ 6 мм, 50 мм длиной, из которых на активную часть приходится 15 мм; соединительный кабель ∅ 5 мм, 1 м длиной, прикрепляется к датчику; с крепежной пружиной. Провода 2 × 0.5 мм2. Стандартная версия имеет кабель 1 м длиной.

Принцип работы

Величина сопротивления никелевого измерительного резистора изменяется соответственно температуре. Температурный коэффициент всегда положителен, т.е. величина сопротивления возрастает при повышении температуры. См. таблицу значений (DIN 43760) и характеристику. Элементы - сменные (в диапазоне заданных допусков).

Примечания по проектированию и монтажу

Силовой кабель EGT 356 изготовлен из вулканизированного сухим способом силикона и поэто- му имеет низкий уровень излучения, так что датчики могут использоваться в малярных мастерских.

Для нормальных температур:PVC кабель

EGT 354 F021 200 Ω –20...100 0.12 EGT 354 F051 500 Ω –20...100 0.12 EGT 354 F101 1000 Ω –20...100 0.12

Для высоких температур: кабель с кремниевой оболочкой

EGT 356 F021 200 Ω –40...180 0.12 EGT 356 F051 500 Ω –40...180 0.12 EGT 356 F101 1000 Ω –40...180 0.12
