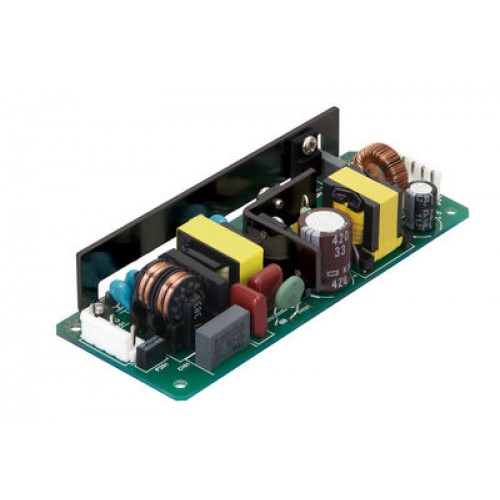

Бескорпусной источник питания для компактного оборудования

S8EX — предназначен специально для инсталляции в компактное оборудование. Широкий спектр выходных напряжений и функция двухкратного форсирования мощности способствуют уменьшению размеров оборудования и унификации используемых источников питания в системе.

Функция форсирования мощности (200 %)
Выводы под разъем
Различные варианты монтажа
Широкий диапазон рабочих температур: от –10 до 70°C

Основная информация

HTMLATR

Power ratings	Input voltage	Output voltage	Output current	Size (W × H × D) [mm]	Order code
50 W	100 to 240 VAC	12 V	4.3 A	50 × 28.5 × 132	S8EX-BP05012
50 W		24 V	2.1 A	50 × 28.5 × 132	S8EX-BP05024
100 W		12 V	8.5 A	62 × 35.5 × 155	S8EX-BP10012
100 W		24 V	4.3 A	62 × 35.5 × 155	S8EX-BP10024
150 W		12 V	12.5 A	75 × 37.5 × 160	S8EX-BP15012
150 W		24 V	6.3 A	75 × 37.5 × 160	S8EX-BP15024
240 W		24 V	10 A	84 × 42.5 × 180	S8EX-BP24024

HTMLATR1

Specification		50 W	100 W	150 W	240 W
Efficiency (Typ at 200 VAC)		85% (24 V)	86% (24 V)	87% (24 V)	90% (24 V)
Input	Rated Input Voltage	100 to 240 VAC
Input	Allowable range	85 to 264 VAC
Output	Voltage adjustment range (with V.ADJ)	±10%
	Input variation influence	0.5% max. (at 85 to 264 VAC input, 100% load)
	Load variation Influence	2.0% max. (5 V), 1.5% max. (12, 24, 36, 48 V), at 0 to 100% load
	Temperature variation influence	0.05%/°C max.
Overload protection		Yes, 105 to 160% of rated current
Power Boost		150% of rated current (5 V of 50 W, 12 V) 200% of rated current (24 V, 36 V, 48 V)
Overvoltage protection		Yes
Operating ambient temperature		−10 to 70°C (14 to 158°F)
EMI		Conforms to EN 61204-3, EN55011 Class B
EMS		Conforms to EN 61204-3 high severity levels
Harmonic current emissions		Conforms to EN 61000-3-2
Approved Standards		UL: UR 60950-1, cUR: CSA C22.2 No.60950-1, EN/VDE: EN 50178 (=VDE 0160), EN 60950-1 (=VDE 0805)
