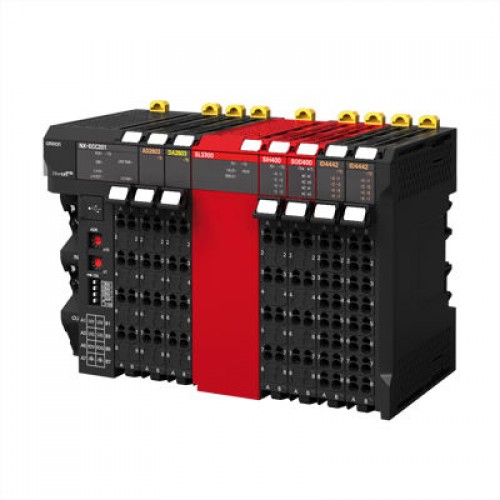

Серия NX

  • Серия NX
  • Серия : NX

Связаться с отделом продаж
+7 /727/ 349 3494

Отправить заявку

Описание

Характеристики

Высокоэффективная и практичная автоматизация машин

Синхронизация работы всех узлов с микросекундной точностью — одно из требований, предъявляемых к системе управления современной промышленной машины. Такую высокую точность синхронизации и стабильность для широкого диапазона входных и выходных сигналов обеспечит система ввода/вывода серии NX. Ее сверхскоростная внутренняя шина связи синхронизируется с распределенными часами сети EtherCAT, что гарантирует полную детерминированность работы всех входов и выходов системы. Система ввода/вывода серии NX также может использоваться в асинхронном (свободном) режиме в сети EtherNet/IP, открытой сети на базе CIP, которую поддерживают наши ПЛК серии CJ2.

Модельный ряд системы ввода/вывода NX охватывает полный спектр модулей, включая стандартные и высокоскоростные дискретные входы/выходы, аналоговые входы/выходы с разными характеристиками, входы энкодеров и импульсные выходы. Серию дополняют модули входов/выходов с поддержкой меток времени, модули входов/ выходов безопасности, модули ведущего устройства IO-Link и модули специального назначения.

  • Идеальная совместимость с универсальным машинным контроллером NJ и ПЛК серии CJ2
  • Синхронное обновление входов и выходов по всей системе с джиттером менее 1 мкс при использовании EtherCAT
  • Высокая плотность: до 16 дискретных или 8 аналоговых сигналов в модуле шириной 12 мм
  • Съемные блоки клемм для удобства сборки и отладки системы



Module Type

Protocol

Connection

Specification

Width

Order code



Communication coupler

EtherCAT Slave

2 RJ45 ports

(in + out)

Up to 63 I/O units.

Max. 1,024 bytes in + 1,024 bytes out

Supports distributed clock

I/O power supply up to 10 A

46 mm

NX-ECC203

EtherNet/IP Slave

2 RJ45 ports

with built-in switch

Up to 63 I/O units.

Max. 512 bytes in + 512 bytes out

Supports local safety communication

Free Run I/O refresh mode only

I/O power supply up to 10 A

46 mm

NX-EIC202

1

Safety controller

FSoE Protocol

128 Safety connections

For up to 1,024 safety I/O points

30 mm

NX-SL3500



32 Safety connections

For up to 256 safety I/O points

30 mm

NX-SL3300





Основная информация
HTMLATR

Module Type

Protocol

Connection

Specification

Width

Order code

Communication coupler

EtherCAT Slave

2 RJ45 ports

(in + out)

Up to 63 I/O units.

Max. 1,024 bytes in + 1,024 bytes out

Supports distributed clock

I/O power supply up to 10 A

46 mm

NX-ECC203

EtherNet/IP Slave

2 RJ45 ports

with built-in switch

Up to 63 I/O units.

Max. 512 bytes in + 512 bytes out

Supports local safety communication

Free Run I/O refresh mode only

I/O power supply up to 10 A

46 mm

NX-EIC202

Safety controller

FSoE Protocol

128 Safety connections

For up to 1,024 safety I/O points

30 mm

NX-SL3500

32 Safety connections

For up to 256 safety I/O points

30 mm

NX-SL3300

HTMLATR1

Digital I/O performance

Standard

High Speed

ON delay

OFF delay

ON delay

OFF delay

Input

PNP

0.02 ms

0.4 ms

100 ns

100 ns

NPN

AC

10 ms

40 ms

N.A.

N.A.

Output

PNP

0.5 ms

1.0 ms

300 ns

300 ns

NPN

0.1 ms

0.8 ms

Relay

15 ms

15 ms

N.A.

N.A.
