Человеко-машинный интерфейс серии NB

  • Человеко-машинный интерфейс серии NB
  • Человеко-машинный интерфейс серии : NB

Связаться с отделом продаж
+7 /727/ 349 3494

Отправить заявку

Описание

Характеристики

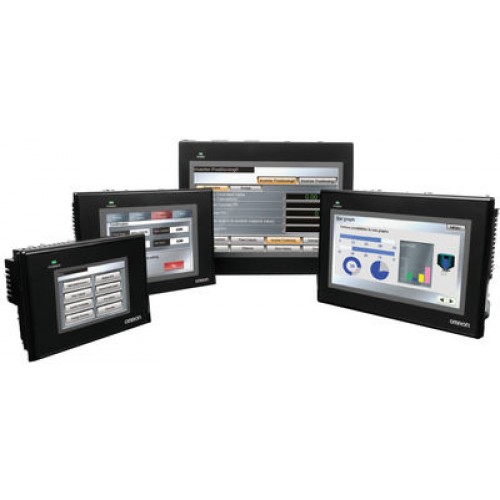

Экономичные панели оператора с широкими возможностями

Широкий модельный ряд, мощный набор функций и высокая надежность новых панелей оператора серии NB способны удовлетворить потребности в организации человеко-машинного интерфейса не только в задачах базовой автоматизации, но и в более сложных применениях. Программу NB-Designer для создания приложений HMI вы можете скачать бесплатно.

  • Сенсорный TFT-экран отображает более 65000 цветов
  • Доступны модели с размером экрана от 3,5 до 10 дюймов
  • Долговечная светодиодная подсветка
  • Связь по последовательному интерфейсу, по USB или по сети Ethernet
  • Поддержка USB-памяти (модели TW01)
  • Внутренняя память объемом 128 Мбайт
  • Макросы на языке C Информация для заказа




Основная информация
HTMLATR

Specifications

NB3Q

NB5Q

NB7W

NB10W

TW00B

TW01B

TW00B

TW01B

TW00B

TW01B

TW01B

Display type

3.5 inch TFT LCD

5.6 inch TFT LCD

7 inch TFT LCD

10.1 inch TFT LCD

Display resolution (H?V)

320?240

320?234

800?480

800?480

Number of colors

65,536

Backlight

LED

Backlight lifetime

50,000 hours of operating time at the normal temperature (25 ° C)

1

Touch panel

Analog resistive membrane, resolution 1024?1024, life: 1 million touch operations

Dimensions in mm (H?W?D)

103.8?129.8?52.8

142?184?46

148?202?46

210.8?268.8?54.0

Weight

310 g max.

315 g max.

620 g max.

625 g max.

710 g max.

715 g max.

1,545 g max.

HTMLATR1

Model

Panel cutout (H ? V mm)

NB3Q

119.0 (+0.5/?0) ? 93.0 (+0.5/?0)

NB5Q

172.4 (+0.5/?0) ? 131.0 (+0.5/?0)

NB7W

191.0 (+0.5/?0) ? 137.0 (+0.5/?0)

NB10W

258.0 (+0.5/?0) ? 200.0 (+0.5/?0)


HTMLATR2

Product item

Specifications

Order code

NB-to-PLC Connecting cable

For NB to PLC via RS-232C (CP/CJ/CS), 2m

XW2Z-200T

For NB to PLC via RS-232C (CP/CJ/CS), 5m

XW2Z-500T

For NB to PLC via RS-422A/485, 2m

NB-RSEXT-2M

Software

Supported Operating Systems: Windows 10 (32-bit and 64-bit edition) and previous Windows versions.

Download from the Omron website.

NB-Designer

Display protective sheets

For the NB3Q contains 5 sheets

NB3Q-KBA04

For the NB5Q contains 5 sheets

NB5Q-KBA04

For the NB7W contains 5 sheets

NB7W-KBA04

For the NB10W contains 5 sheets

NB10W-KBA04

Attachment

Mounting bracket for NT31/NT31C series to NB5Q series

NB5Q-ATT01

HTMLATR3

Product name

Specifications

Order code

NB3Q

3.5 inch, TFT LCD, Color, 320 ? 240 dots

NB3Q-TW00B

3.5 inch, TFT LCD, Color, 320 ? 240 dots, USB Host, Ethernet

NB3Q-TW01B

NB5Q

5.6 inch, TFT LCD, Color, 320 ? 234 dots

NB5Q-TW00B

5.6 inch, TFT LCD, Color, 320 ? 234 dots, USB Host, Ethernet

NB5Q-TW01B

NB7W

7 inch, TFT LCD, Color, 800 ? 480 dots

NB7W-TW00B

7 inch, TFT LCD, Color, 800 ? 480 dots, USB Host, Ethernet

NB7W-TW01B

NB10W

10.1 inch, TFT LCD, Color, 800 ? 480 dots, USB Host, Ethernet

NB10W-TW01B
