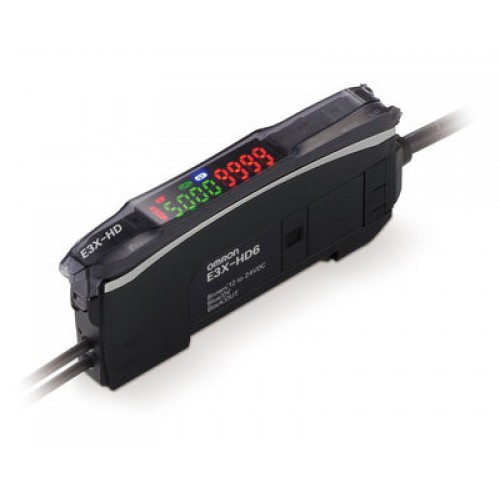

Волоконно-оптический датчик E3X-HD

  • Волоконно-оптический датчик E3X-HD
  • Волоконно-оптический датчик : E3X-HD

Связаться с отделом продаж
+7 /727/ 349 3494

Отправить заявку

Описание

Характеристики

Легкопрограммируемый цифровой волоконный усилитель

E3X-HD с интеллектуальной настройкой одной кнопкой обеспечивает быстрое и простое программирование. Двойной цифровой дисплей и передовые функции делают E3X-HD идеальным даже для наиболее сложных задач.

  • Простое программирование за несколько секунд благодаря интеллектуальной настройке
  • Динамическое регулирование мощности (DPC) для лучшей стабильности работы в изменяющихся окружающих условиях или на самых сложных объектах
  • Разъем М8
  • Коммуникационные блоки EtherCAT и CompoNet обеспечивают высокоскоростную связь


Основная информация
HTMLATR

Item

Order code

Transistor output models

Communication unit model

NPN output

PNP output

Pre-wired

E3X-HD11 2M

E3X-HD41 2M

-

Fiber amplifier connector

E3X-HD6

E3X-HD8

E3X-HD0

M8 connector (4pin)

E3X-HD14

E3X-HD44

-

HTMLATR1

Item

Type

Standard models

For Communications Unit

Model

E3X-HD11

E3X-HD41

E3X-HD6

E3X-HD8

E3X-HD14

E3X-HD44

E3X-HD0

Connection method

Pre-wired

Wire-saving connector

M8-4pin connector

Communications unit connector

Control output

NPN output

PNP output

NPN output

PNP output

NPN output

PNP output

-

Light source (wavelength)

Red, 4-element LED (625 nm)

Power supply voltage

12 to 24 VDC±10%, ripple (p-p) 10% max.

Power consumption

Normal Mode: 720 mW max. (Current consumption: 30 mA max. at 24 VDC, 60 mA max. at 12 VDC.)

Power Saving Eco Mode: 530 mW max. (Current consumption: 22 mA max. at 24 VDC, 44 mA max. at 12 VDC.)

Control output

Load power supply voltage: 26.4 VDC max., open-collector output (Varies with the model depending on

output is PNP or NPN.)Load current: 50 mA max. (residual voltage: 2 V max.), OFF current: 0.5 mA max.

-

Response time

Super-high-speed Mode (SHS)

Operate or reset: 50 μs (NPN models) or 55 μs (PNP models)

High-speed Mode (HS)

Operate or reset: 250 µs

Standard Mode (STND)

Operate or reset: 1 ms

Giga-power Mode (GIGA)

Operate or reset: 1 ms

Mutual interference prevention

Possible for up to 10 units

Maximum

connectable Units

16 units

with E3X-CRT: 16 units

with E3X-ECT: 30 units
