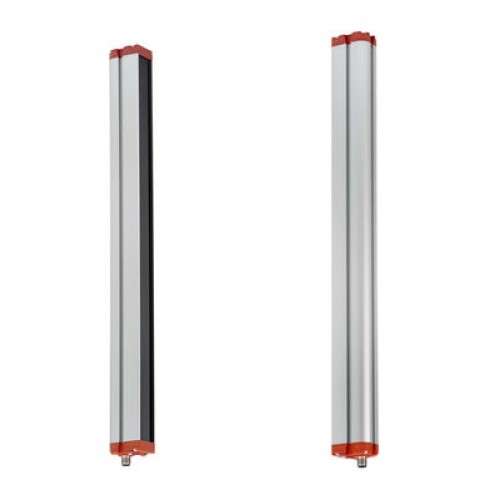

Датчик F3EM2

Датчик : F3EM2

Связаться с отделом продаж
+7 /727/ 349 3494

Описание

Характеристики

Измерительный световой барьер в прочном алюминиевом корпусе

Простой в установке и настройке F3EM2 выполняет измерение высоты и профиля. Аналоговый выход обеспечивает простое определение общей высоты, а модели с выходом последовательного интерфейса обеспечивают оценку луча для измерения профиля.

Прочный алюминиевый корпус
Аналоговый выход для простого определения высоты
Выход последовательного интерфейса с оценкой луча для измерения профиля

Основная информация

HTMLATR

Sensor type	Measurement range (mm)	Pitch 1	Sensing distance	Channels	Connection method				Order code
Sensor type	Measurement range (mm)	Pitch 1	Sensing distance	Channels					RS-232-C serial/analog output models 2	Analog output models
Through-beam (measuring)	150	5 mm	3 m	30	-	M12 8-pin/ M12 5-pin	-	-	F3EM2-005-150	F3EM2-005-150-AV
	150	18 mm	15 m	8	-		-	-	F3EM2-018-150	F3EM2-018-150-AV
	300	5 mm	3 m	60	-		-	-	F3EM2-005-300	F3EM2-005-300-AV
	300	18 mm	15 m	16	-		-	-	F3EM2-018-300	F3EM2-018-300-AV
	450	5 mm	3 m	90	-		-	-	F3EM2-005-450	F3EM2-005-450-AV
	450	18 mm	15 m	24	-		-	-	F3EM2-018-450	F3EM2-018-450-AV
	600	5 mm	3 m	120	-		-	-	F3EM2-005-600	F3EM2-005-600-AV
	600	18 mm	15 m	32	-		-	-	F3EM2-018-600	F3EM2-018-600-AV
	900	5 mm	3 m	180	-		-	-	F3EM2-005-900	F3EM2-005-900-AV
	900	18 mm	15 m	48	-		-	-	F3EM2-018-900	F3EM2-018-900-AV

HTMLATR1

Item		Through-beam
Item		F3EM2-005_	F3EM2-018_
Sensing distance		0 to 3 m	0 to 15 m
Vertical measurement range		0 to MaxM mm; MaxM: 150, 300, 450, 600, 900, 1200, 1500, 1800 3	0 to MaxM mm; MaxM: 150, 300, 450, 600, 900, 1200, 1500, 1800 1
Minimum detectable object size		10 mm	30 mm
Pitch		5 mm	18 mm
Response time		4 ms + 80 µs × number of beams (+ transmitting time for serial operation)
Light source (wave length)		Infrared LED (880 nm)
Power supply voltage		24 VDC±20%
Ambient temperature		-10 to 55°C
Degree of protection		IEC 60529 IP65
Material	Case	Aluminum

HTMLATR2

Type	Features	Material		Order code
Type	Features	Nut	Cable	Straight	Angled
M12	8 wires	CuZN	PUR 2 m	Y92E-M12PURSH8S2M-L
	8 wires	CuZN	PUR 5 m	Y92E-M12PURSH8S5M-L
	5 wires	CuZn	PVC 2 m	XS2F-M12PVC5S2M-EU	XS2F-M12PVC5A2M-EU
			PUR 2 m	XS2F-M12PUR5S2M-EU	XS2F-M12PUR5A2M-EU
			PVC 5 m	XS2F-M12PVC5S5M-EU	XS2F-M12PVC5A5M-EU
			PUR 5 m	XS2F-M12PUR5S5M-EU	XS2F-M12PUR5A5M-EU
