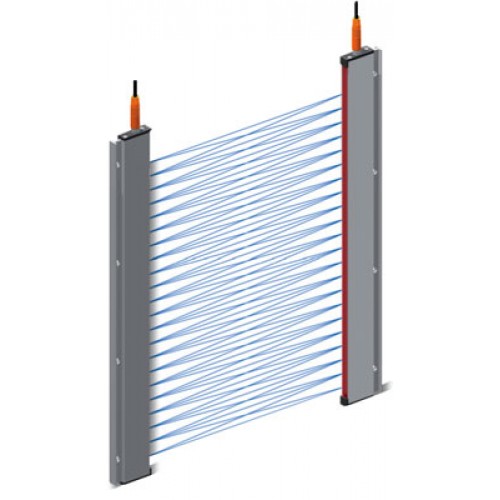

Датчик F3E
Световой барьер в тонком алюминиевом корпусе
Пересечение нескольких лучей датчика обеспечивает надежность
зонального мониторинга в тонком, простом для установки корпусе. Тонкий корпус
делает световой барьер идеальным для установки в условиях ограниченного
пространства.
- Легко
встраиваемый в конструкцию лифта тонкий 9 мм корпус
- Устойчивость
к естественному освещению
- Прочный
алюминиевый корпус
- Соответствует
требованиям стандарта EN81-70 (1800 мм модели) по установке в лифтах.
Основная информация |
HTMLATR |
Sensor type | Detection area | Pitch | Sensing distance | Channels | Number of optical axis | Connection method | Order code Potential free output |
---|
| | | |
---|
Through-beam | 200 mm | 40 mm | 5 m | 6 | 16 | - | - | 5 m | - | F3E-06-T1 5M | ¢ | - | - | - | F3E-06-T6 | 1320 mm | 120 mm | 12 | 34 | - | - | 5 m | - | F3E-12-T1 5M | ¢ | - | - | - | F3E-12-T6 | 1800 mm | 120 mm | 16 | 46 | - | - | 5 m | - | F3E-16-T1 5M | ¢ | - | - | - | F3E-16-T6 | 40 mm | 46 | 136 | - | - | 5 m | - | F3E-46-T1 5M | ¢ | - | - | - | F3E-46-T6 |
|
HTMLATR1 |
Item | Through-beam |
---|
F3E-06-T_ | F3E-12-T_ | F3E-16-T_ | F3E-46-T_ |
---|
Number of LEDs | 6 | 12 | 16 | 46 | Number of optical axes | 16 | 34 | 46 | 136 | Pitch | 40 mm | 120 mm | 120 mm | 40 mm | Vertical detection range | 20 to 200 mm | 20 to 1320 mm | 20 to 1820 mm | Response time | max. 110 ms (signal interruption) | Light source (wave length) | Infrared LED (880 nm) | Power supply voltage | 10 to 30 VDC | Ambient temperature | Operation | -20 to 60°C | Storage | -40 to 70°C | EMC conformity/standards | 73/23/EWG; 89/336/EWG; 95/16/EG; EN81-1; EN81-2; EN12015; EN12016; EN61000-6-x | Degree of protection | IEC 60529 IP54 | Dimensions | 400 × 40.7 × 9 mm | 1590 × 40.7 × 9 mm | 2070 × 40.7 × 9 mm | 2000 × 40.7 × 9 mm | Material | Case | Aluminum |
|
