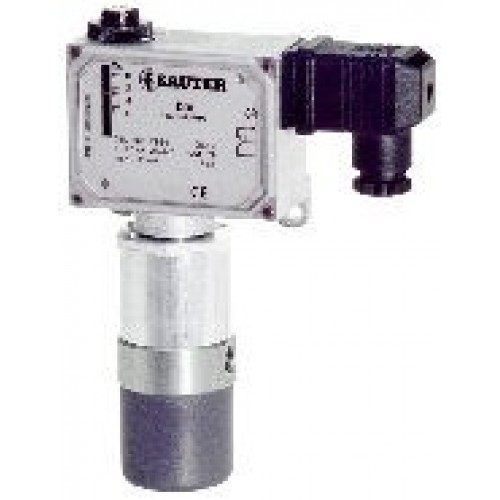

Реле давления DSD

DSD: Датчик дифференцированного давления

Для регулирования и контролирования дифференцированного давления в жидкостях, парах и газах, и для контролирования притока в циркуляционных насосах. Компактный корпус из легкого металла, с прозрачной противоударной крышкой из термопластика; монтируется на стены; пломбируемый регулировочный винт для установки нижней точки переключения; микропереключатель с однополюсными переключаемыми позолоченными контактами; датчик давления – с двумя трубками Бурдона; все части прибора, контактирующие со средой, выполнены из нержавеющей стали; штуцер с внутренней резьбой Rp1/8 для давления; на корпусе расположена вилка для силового кабеля с гнездом, согласно DIN 43650; защита от прикосновения соответствует стандарту DIN/VDE 0700.

Принцип работы

Когда давление опускается за нижнюю точку переключения (изменяемое заданное значение XS), контакты из положения 1-3 переключаются в положение 1-2. Когда давление превышает нижнюю точку переключения на величину гистерезиса XSd контакты переключаются из 1-2 в 1-3. Величину гистерезиса можно установить извне с помощью регулировочного винта: один оборот изменяет его примерно на 20 % от всего диапазона.

Дополнительная информация

Детали, контактирующие со средой, выполнены только из нержавеющей стали (материал № 1.4104, 1.4435 и 1.4541).
