Реле давления DFC17B, DFC27B
- Производитель: TLV
- Реле давления : DFC17B, DFC27B
Связаться с отделом продаж
+7 /727/ 349 3494
Описание
Характеристики

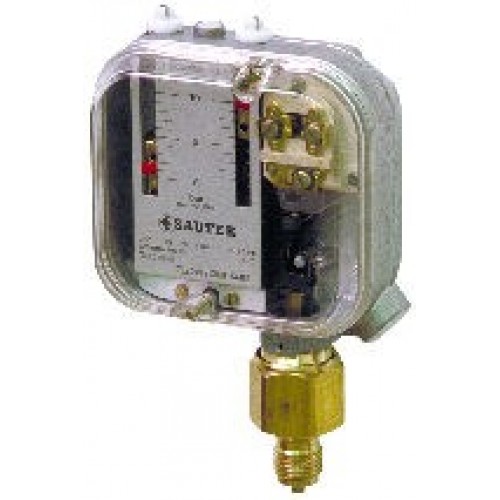

DFC 17B, 27B: Сверхнадежный переключатель давления
Применяется для регулирования и контролирования давления в жидкостях, парах и газах. Предназначен для помещений с высоким уровнем вибрации. Проверен комиссией VdTγV по разделу 'Давление 100/1'; соответствует Европейской директиве (97/23/EG, Cat. IV, Module B, D) по оборудованию под давлением (pressure-equipment directive, PED). Водонепроницаемый корпус из легкого металла с прозрачной противо- ударной крышкой из термопластика; для монтажа на стены; раздельные (пломбируемые) ручки настойки верхней и нижней точек переключения; виброустойчивый переключатель с однополюсными переключаемы- ми позолоченными контактами из серебра; штуцер для давления G½ с наружной резьбой; винтовые клеммы для провода до 2.5 мм2; кабельный вход для Pg 13.5.
Принцип работы
Когда давление превышает верхнюю точку переключения (которая устанавливается на правой шкале), контакты из положения 1-2 переключаются в 1-3. Когда давление становится меньше нижней точки переключения (устанавливается на левой шкале), контакты переключаются из 1-3 в 1-2. Предварительно растянутая пружина виброустойчивого переключателя предотвращает переключающий механизм от преждевременного срабатывания. Это гарантирует полное замыкание контактов именно в точке переключения, даже если процесс идет очень медленно.
Дополнительные сведения
Материалы, контактирующие со средой: латунь, нержавеющая сталь и нитриловая резина в
приборе DFC 7 (латунный измерительный элемент); нержавеющая сталь и материал №№
1.4104 и 1.4541 в приборе DFC 27 (измерительный элемент из нержавеющей стали).
Типы, прошедшие TγV-апробацию
DFC 17 B18...99 F001 как контроллер давления для паровых генераторов и отопительных котлов.
DFC 17 B54, 58, 78, 79 F001 свнешнейэлектрическойблокировкой, какминимум, ограничительдавления.
DFC 17 B54, 78, 79 F211 как минимум, ограничитель давления с механической блокировкой.
